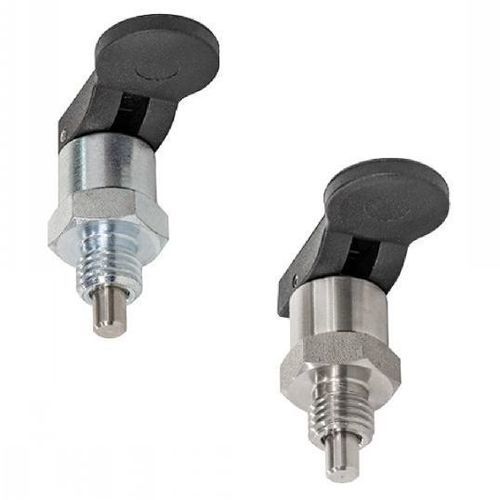

Edelstahl-Arretierbolzen 32-260 series

Technopolymerverzinkter Stahlverriegelbar

Definition
Der Rastbolzen, auch Zentrierstift genannt, ist ein Positionierelement zum Blockieren, Verriegeln oder Positionieren eines Bauteils. Er kann Translations- oder Rotationsbewegungen stoppen.

Material

• Gehäuse aus blau passiviertem, verzinktem Stahl oder aus Edelstahl (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Zentrierstift aus Edelstahl (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Feder aus Edelstahl (AISI 302).
• Hebel aus schwarzem, glasfaserverstärktem Polyphthalamid.

Varianten

• Gehäuse aus Stahl, Hebel aus Polyphthalamid, mit oder ohne Verriegelung.
• Gehäuse aus Edelstahl, Hebel aus Polyphthalamid, mit oder ohne Verriegelung.
• Erhältlich mit metrischem Regelgewinde oder Feingewinde.

Maße
- Gewinde (d1) verfügbar: metrisches Regelgewinde M10 bis M16 oder Feingewinde M10x1 bis M16x1,5.
- Zentrierstift (d2) Toleranz h9: Durchmesser 4 bis 10 mm.
- Stiftlänge (l1): 5 bis 10 mm.

Anwendung

• Der Stift wird zurückgezogen, indem der Hebel nach unten gedrückt und gehalten wird.
• Eine Feder bringt den Hebel beim Loslassen in die Ausgangsstellung zurück und schiebt den Stift in ausgefahrene Position.
• Die Variante mit Verriegelung hält den Stift in eingefahrener Position, wenn der Hebel in die Vertikalstellung gehoben wird.

Bestellbeispiel / Referenz
BESTELLBEISPIEL: Referenz-d2 (h9)
32-2601-10-4

Hinweise
Produkt entspricht den in der technischen Datenblattausgewiesenen Normen. 3D-CAD-Dateien und Anwendungs­videos für dieses Modell verfügbar.

Eigenschaften / technische Daten

• Bau­reihe / Modell: 32-260
• Gehäuse: Verzinkter, blau passivierter Stahl oder Edelstahl (AISI 303)
• Zentrierstift: Edelstahl (AISI 303), d2 = 4 bis 10 mm (Toleranz h9)
• Feder: Edelstahl (AISI 302)
• Hebel: Schwarzes, glasfaserverstärktes Polyphthalamid
• Verfügbare Gewinde: M10, M12, M16 (Regel) und M10x1, M12x1,5, M16x1,5 (Fein)
• Stiftlänge (l1): 5 bis 10 mm
• Verriegelungsfunktion: Varianten mit oder ohne Verriegelung
• Norm / Entsprechung: Entspricht GN 823 (siehe Datenblatt)
• Kompatibles Zubehör und Halterungen verfügbar (Buchsen, Distanzstücke, Muttern)
