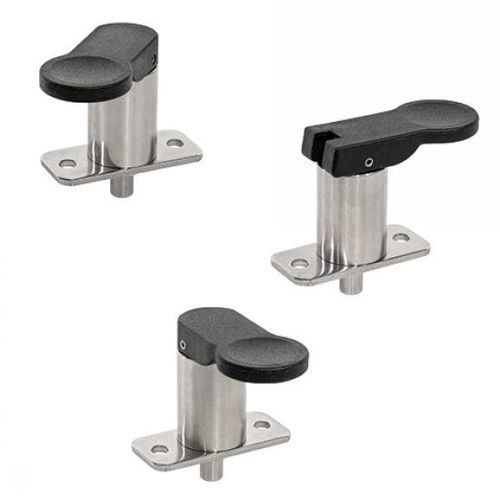

Technopolymer-Arretierbolzen 32-263 series

Edelstahlverriegelbarmit Flansch

Definition Der Indexierungsstift, auch Zentrierungsstift genannt, ist ein Zentrierungselement, mit dem sich eine Vorrichtung blockieren, verstellen oder positionieren lässt. Er kann zum Blockieren einer Translations- oder Rotationsbewegung verwendet werden. Matière

• Corps en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Ressort en inox (AISI 302)
• Levier en polyphthalamide noir et fibre de verre renforcé

Version Dieser Indexierungsstab verfügt über mehrere Versionen, um sich an verschiedene Konfigurationen anzupassen:

• Modus der Befestigung : à embase
• Mode d'actionnement : Levier avec ou sans dispositif de blocage et rotation libre
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase

Plage dimensionnelle Goupille : - Durchmesser (d1) : von 4 bis 10 mm - Länge (l1): 5 bis 10 mm Embase : - Länge (l8) : 35 bis 50 mm - Größe (l9): 15 bis 23 mm Benutzung

• Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas
• Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le le levier est relevé en position verticale

Karakteristika / technische Daten

• Série / Modèle : 32-263
• Type : doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, en inox
• Norme : correspond aux normes GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Goupille : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Ressort : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4-10 mm, l1 = 5-10 mm, l8 = 35-50 mm, l9 = 15-23 mm
• Versions disponibles : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
