ESD-Simulator ESDEX series

Industriefür Automobilanwendungenfür Luftfahrtanwendungen

Überblick
Die neue ESDEX-Serie ist ein modulares, kompaktes ESD-Generator-/Simulator-System (ESD-Pistole), entwickelt und hergestellt von EMC PARTNER. Als nächste Generation des ESD3000 wurde es für hohe Bedienergonomie, intuitive Bedienung, Flexibilität und hohe Leistung konzipiert. Die Serie ist in Versionen mit 8 kV, 16 kV und 30 kV erhältlich und unterstützt eine breite Palette austauschbarer RC-Netzwerke zur Einhaltung internationaler Normen wie IEC 61000-4-2, ISO 10605, RTCA DO-160 und MIL-STD-461.

Hauptmerkmale

• Modulare Architektur mit wechselbaren RC-Netzwerken und Prüfspitzen
• Automatische RC-Modulerkennung
• Ergonomisches, perfekt ausbalanciertes Pistolen-Design mit niedrigem Widerstand am runden Abzug und programmierbaren Seitentasten
• Integrierte LED an der Spitze zur präzisen Identifikation des EUT-Kontaktpunkts
• Großer 4" kapazitiver Touchscreen für intuitive Steuerung und gute Lesbarkeit
• Wiederaufladbarer Akku: bis zu 12 Stunden Betrieb; Schnellladung (USB-C) auf 80 % in ~80 Minuten
• USB-C- und SD-Karten-Anschlüsse für Schnellladung, Datenübertragung, Reporting und Firmware-/Einstellungen-Austausch
• Kostenlose Firmware-Updates und kostenlose Software für Datenübertragung, Setup-Verwaltung und Reporting
• Fire-Modus (Air Discharge) erlaubt wiederholte Impulse bis zu 500 Hz
• Bleed-off-Funktion zur Entladung verbleibender Energie nach jedem Impuls
• Selbsttest-Routinen für Lade-/Prüfspannung, Entladerelais und internes Entladekreis mit Ergebnisprotokollierung
• Reduzierter Proximity-Effekt und Maßnahmen zur Verringerung unbeabsichtigter abgestrahlter Emissionen

Modelle

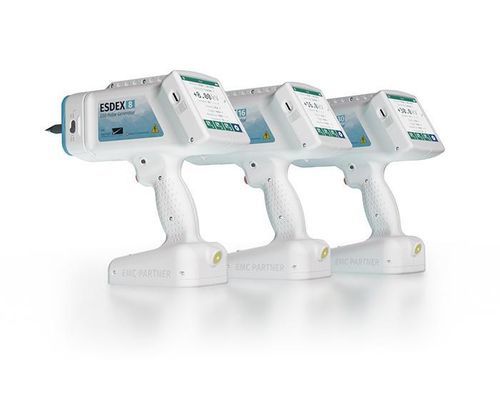

• ESDEX8 — 8 kV ESD-Generator/Simulator mit festem 150 pF / 330 Ω RC-Netzwerk. Geeignet für F&E und Entwicklungsprüfungen.
• ESDEX16 — 16 kV ESD-Generator/Simulator mit wechselbaren RC-Netzwerken. Ideal für Normprüfungen bis 16 kV; auf 30 kV aufrüstbar.
• ESDEX30 — 30 kV ESD-Generator/Simulator mit wechselbaren RC-Netzwerken. Geeignet für höhere Spannungsanforderungen, z. B. Automotive und größere Labore.

Anwendungen
Die ESDEX-Serie deckt ein breites Anwendungsspektrum ab: Industrie (IEC 61000-4-2), Automotive (ISO 10605), Verteidigung (MIL-STD-461), Avionik (RTCA DO-160 Abschnitt 25), E-Mobility und allgemeine Verbraucher-/Industrieelektronik-Prüfungen. Für jeden Anwendungsbereich sind verschiedene Zubehörteile verfügbar.

RC-Module (Beispiele)
Verfügbare wechselbare RC-/Entlade-Netzwerke (Auswahl):

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD bis 30 kV, mit Bleed-off (für IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD bis 30 kV, ohne Bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD bis 30 kV, mit Bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD bis 30 kV, ohne Bleed-off
• NW-330R2000-B / NW-330R2000 — 330 pF / 2000 Ω Optionen
• NW-C330R330-B / NW-C330R330 — 330 pF / 330 Ω Optionen
• NW-C150R330-F — schnelle Anstiegszeit 150 pF / 330 Ω, CD bis 30 kV, mit Bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD bis 16 kV (mit/ohne Bleed-off)

Zubehör (Auswahl)

• ESD-TARGET — 2 Ω goldplattiertes Ziel gemäß IEC 61000-4-2 / ISO 10605, inkl. SMA-Kabel & Dämpfer, max. 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — Adapter zur Kalibrierung, goldplattiert
• ESD-VERI-V — ESD-Spannungsmessteiler (20 GΩ, Verhältnis 1:20.000), max. Eingang 32 kV
• ESDEX-STAND — Carbon-Stativ für IEC 61000-4-2 / ISO 10605 Tests (höhenverstellbar)
• ESDEX-GND-SUPPORT — Zugstütze für Rücklaufkabel zur Wellenformverifikation (Stativ erforderlich)
• ESD-VCP50 — vertikale Kopplungsplatte IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — Bleeder-Widerstandskabel (2 x 470kΩ) bis 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — magnetische / elektrische Feldschleifen / Platten für Schwachstellenanalyse
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — indirekte Kopplungsebenen gemäß ISO 10605 (verschiedene Größen)
• ESDEX-BATTPACK-4C — Hochkapazitiver 4-Zellen-Akku (6900 mAh) für verlängerte Tests

Software & Reporting
Kostenlose Software wird für Datenübertragung, Laden/Speichern von Benutzer-Setups und Tests, Herunterladen von Berichten und Installieren von Firmware-Updates bereitgestellt. Die Option ESDEX-TESTSUITE unterstützt bei der Erstellung kundenspezifischer Testpläne und Berichte nach IEC 61000-4-2 und ISO 10605. Berichte können als PDF, CSV und HTML exportiert werden.

Sicherheit & Leistung
Die ESDEX-Einheiten verfügen über automatische Bleed-off-Funktionen, Selbsttests, Maßnahmen zur Reduzierung des Proximity-Effekts und hochwertige Komponenten, um zuverlässige, reproduzierbare und sichere ESD-Testergebnisse zu gewährleisten.

Technische Merkmale / Spezifikationen

• Serienname: ESDEX Series
• Verfügbare Spannungen: 8 kV, 16 kV, 30 kV (modellabhängig)
• RC-Netzwerke: mehrere wechselbare Module (Beispiele oben)
• Unterstützte Normen: IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Auslösung: ergonomischer Abzug + programmierbare Seitentasten
• Anzeige: 4" kapazitiver Touchscreen
• Konnektivität: USB-C-Anschluss, SD-Karten-Slot, Datenübertragung und Firmware-Update-Support
• Batterie: wiederaufladbar, bis zu ~12 Stunden Betrieb, Schnellladung auf 80 % in ~80 Minuten (über USB-C)
• Fire-Modus: wiederholte Air Discharge-Impulse bis zu 500 Hz
• Funktionen: automatische RC-Erkennung, Bleed-off, Selbsttest, Reporting (PDF/CSV/HTML), kostenlose Firmware-Updates
• Zubehör: Targets, Verifikationsadapter, Stative, Kopplungsplatten, Bleeder-Kabel, Feldschleifen, Hochkapazitäts-Akku
• Design: ergonomischer Griff, perfektes Gleichgewicht, integrierte Spitzen-LED
