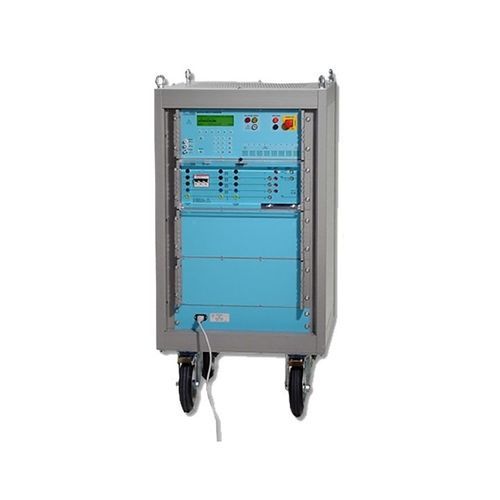

Stoßgenerator MIG1206-3P

für Immunitest

Der MIG1206-3P ist ein Hybridgenerator mit einer Spannungswellenform von 1,2/50 µs bei "Leerlauf" und einer Stromwellenform von 8/20 µs bei Kurzschluss. Ein integriertes dreiphasiges Entkopplungsnetzwerk (CDN) mit 32 A pro Phase ermöglicht die Überlagerung des Impulses mit Wechselstromleitungen. Eine repräsentative Anwendung ist die Prüfung von im Stromkreis installierten Schutzelementen nach IEC 61643-1. Die Wellenform des Generators entspricht der Grundnorm IEC 61000-4-5. Die Spitzenausgangsspannung und der Spitzenstrom werden auf dem Display an der Vorderseite angezeigt. Die beiden BNC-Monitorausgänge ermöglichen die Überwachung der Spannungs- und Stromwellenformen mit einem Oszilloskop
