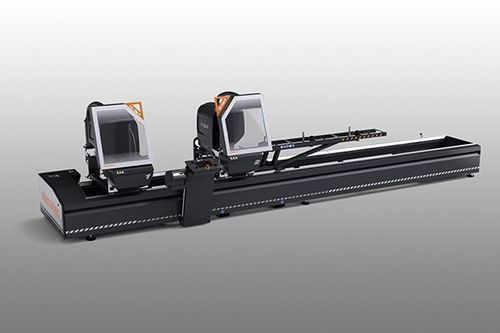

Doppelgehrungssäge für Aluminium DG 102-P

für ProfileCNCautomatisch

Kurzbeschreibung
Doppelgehrungssäge mit elektronischer Steuerung und automatischer Verfahrbewegung der beweglichen Sägeeinheit, angetrieben durch einen bürstenlosen Motor unter numerischer/CNC-Steuerung. Pneumatische Neigungsverstellung von 90° bis 22°30' (außen) in zwei festen Positionen oder optionale mechanische Einstellung für Zwischenwinkel. Hydropneumatischer Sägeblattvorschub mit einstellbarer Vorschubgeschwindigkeit.

Be- und Entladen

• Rollenbahn am beweglichen Sägeaggregat für standardmäßiges Be- und Entladen.
• Optionales zusätzliches Spanngerät auf der Rollenbahn zum Fixieren des Reststabs.
• Optionale Vorrichtung zur Messung der Profilhöhe für automatische Korrektur des Schnittmaßes nach den tatsächlichen Profilabmessungen.

Steuerung

• Auf Sockel montiertes Bedienpult, am Maschinenbett angebracht und individuell positionierbar.
• Ausgestattet mit dem elumatec HMI mit 7-Zoll-Touchscreen.
• Unterstützt Einzelschnitte und Automatikmodus mit Schnittlisten; Import von .dgx-Schnittlisten möglich.

Zwischenwinkeleinstellung

• Standardversion: voreingestellte Schnitte bei 45° und 22°30' mittels mechanischer Anschläge.
• Optionales manuelles Handradsystem ermöglicht Neigung auf beliebige Zwischenwinkel für nicht rechtwinklige Schnitte.

Profilspannung

• Sichere, präzise Spannung durch zwei horizontale pneumatische Spannzylinder.
• Optionales System für vertikale Spannung verfügbar, falls erforderlich.
• Manuell positionierbarer Zusatzspanner hält das Reststück beim Zuschnitt.

Schutzhauben Sägeaggregate

• Zwei automatische Schutzhauben schützen den Bearbeitungsbereich.
• Hauben aus kratzfestem Polycarbonat öffnen/ schließen sich automatisch entsprechend den Schneidzyklen.

Technische Daten (Zusammenfassung)
Maschineneigenschaften:

• Modell: DG 102-P
• Maschinentyp: elektronische Doppelgehrungssäge mit beweglicher Sägeeinheit
• Antrieb: bürstenloser Motor mit numerischer/CNC-Steuerung
• Elektronische Steuerung der X-Achse: 1000
• Positioniergeschwindigkeit X-Achse: 2000 m/min
• Positionsablesung bewegliche Kopf über absoluten Magnetstreifen: 3000
• Winkelverstellung: pneumatisch von 90° bis 22°30' (zwei feste Positionen); optionale mechanische Zwischenwinkeleinstellung
• Sägeblattvorschub: hydropneumatisch, einstellbare Vorschubgeschwindigkeit
• Bedienung: elumatec HMI 7" Touchscreen
• Profilspannung: zwei horizontale pneumatische Spannzylinder; optional vertikales Spannsystem
• Be- und Entladen: Rollenbahn am beweglichen Kopf; zusätzliche Spannvorrichtung und Profilhöhenmessung optional
• Sicherheit: pneumatisch betätigte vordere Schutzvorrichtung; automatische Schutzhauben aus Polycarbonat
• Funktionen: Einzelschnitte, Zwischenwinkel-Schnitte, zyklische Schnitte aus Listen, Über-/Untermaß- und Kappschnitt, halbautomatische Schrägschnittfunktion, Import .dgx

Sicherheit und Wartung

• Minimalmengenschmiersystem mit Öl vorhanden.
• Vorbereitung für automatischen Start externer Absaugung.
• Optionen für Späneabsaugung und herausziehbare Sammelkästen je nach Ausführung.
