Gehrungssäge SA 142/37
Kreisfür Aluminiumfür Profile

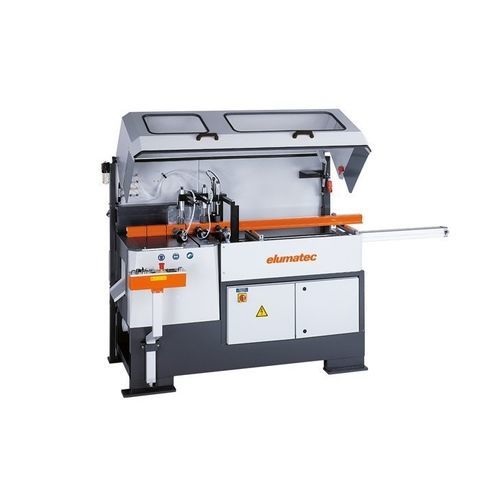

Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 2
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 3
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 4
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 5
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 6
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 7
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 8
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 9
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 10
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 11
Gehrungssäge - SA 142/37 - ELUMATEC - Kreis / für Aluminium / für Profile - Bild - 12
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Kreis, Gehrung
Behandeltes Material
für Aluminium
Anwendung
für Profile
Merkmal
automatisch
Weitere Eigenschaften
verstellbar
Kreissägeblatt-Durchmesser

380 mm
(15 in)

Beschreibung

Produktübersicht
  • Automatische Säge für Massenzuschnitte von Aluminiumprofilen, eingesetzt im Fensterbau und in der industriellen Profilbearbeitung
  • Taktiler Materialvorschub schützt Profiloberflächen durch Profilanhebesysteme an Stütz- und Anlageflächen
  • Wahlweise 1-, 2- oder 3-fach Vorschub über Wahlschalter für flexible Längenabgabe
  • Optionales Neigen des Sägeaggregats für Gehrungs­schnitte bis 45°
  • Großer Schnittbereich für breite Profile; serienmäßig mit Sägeblatt geliefert


Anwendungsbereiche
  • Serienfertigung von Fenster- und Türrahmen
  • Aluminium-Extrusionswerkstätten und Profilbearbeiter
  • Industrielle Fertigungslinien mit wiederkehrenden Präzisionsschnitten


Optionen
  • Manuelle Schnittlängenverstellung mit Digitalanzeige E 111
  • Hydropneumatischer Sägevorschub für gleichmäßigere Schnittzyklen
  • Absaugeinheit zur Späne- und Staubabsaugung
  • Integration von Rollenbahnen für Inline-Förderung
  • Zusätzliche Sägeblätter für andere Werkstoffe oder Zahngeometrien
  • Hochleistungs-Schneidmittel
  • Zwischenwinkeleinstellung mittels Handrad und Digitalanzeige E 111
  • Spannsysteme für Mehrteilespannung sowie für Teile < 5 mm


Variante SA 142/38
  • Basierend auf SA 142/37 mit Schnittspaltöffnung (nur für 90°-Schnitte)
  • Schnittbereich der Variante siehe Schnittdiagramm


Technische Daten
  • Schwenkbereich: 90° bis 45° stufenlos einstellbar (optional)
  • Sägeblattdurchmesser: 500 mm
  • Sägeblattdrehzahl: 2.800 U/min
  • Elektrischer Anschluss: 230/400 V, 3~, 50 Hz
  • Leistung: 5,5 kW
  • Druckluftanschluss: 7 bar
  • Luftverbrauch pro Arbeitszyklus: 50 l (ohne Sprühen) / 64 l (mit Sprühen)
  • Abmessungen (L x T x H): 2.850 mm x 1.400 mm x 1.580 mm
  • Gewicht: 770 kg
  • Vorschublänge pro Zyklus: 5–600 mm (bis zu drei Zyklen möglich)
