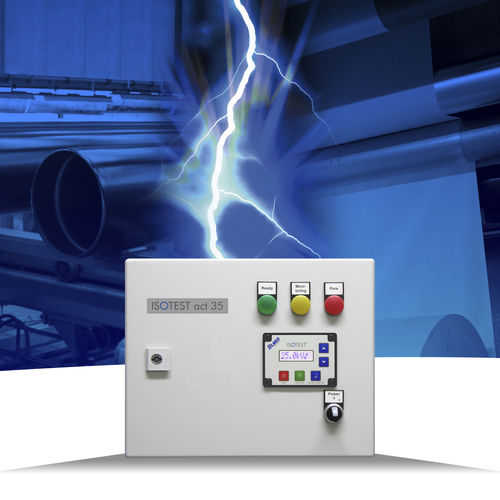

Stationäres Porenprüfgerät ISOTEST® act 8.0 / 35
... immer der richtige Impuls

■ Prüfspannung 0,5 - 8,0 kV in 0,5 kV Schritten (ISOTEST® act 8.0)
oder 7,5 - 35 kV in 2,5 kV Schritten (ISOTEST® act 35)
■ Hochspannungs-Impulstechnik
■ keine statische Aufladung
■ Prüfung auch von feuchten und bedingt leitfähigen Oberflächen
■ bis zu 6 Prüfkanäle durch Synchronisation mehrerer Geräte (Master / Slave Betrieb)
■ „Phantom-Erdung“ – kein direkter Erdkontakt erforderlich
■ externe Aktivierung / Deaktivierung der Prüfspannung
■ einstellbare Empfindlichkeit und Filterfunktionen

ISOTEST® act 8.0 (0,5 - 8,0 kV in 0,5 kV Schritten)
Art.-Nr. 0118100014

ISOTEST® act 35 (7,5 - 35 kV in 2,5 kV Schritten)
Art.-Nr. 0111000004


Beschreibung
Nicht leitende oder bedingt leitfähige Materialien und Beschichtungen wie 3-lagige PE / PP-Rohrbeschichtungen aber auch Folien und Gummierungen können zuverlässig und materialschonend auf Poren und andere Beschädigungen geprüft werden.

Damit können Sie rechnen ...
■ kompakte „All-in-One“-Ausführung (Steuerung und Hochspannungserzeugung in einem Kompaktgehäuse)
■ Auslegung für den Dauereinsatz (3-Schicht-Betrieb)
■ Porenprüfung / Dichtigkeitsprüfung aller nicht- oder bedingt leitenden Werkstoffe
■ auch externe Aktivierung / Deaktivierung der Prüfspannung
■ erhöhte Sicherheit des Bedienpersonals durch die Kombination von Impulsspannung und intelligenter Energieregelung
■ stabile Prüfspannung auch bei anspruchsvollen Einsatzbedingungen garantiert durch lastabhängige Energieregelung
■ hohe Prüfgeschwindigkeiten ermöglicht durch optimierte Impulsfolgefrequenz
■ auch kleinste Poren und Fehlstellen werden durch das integrale Auswertungsverfahren – bei minimaler
Materialbelastung – sicher erkannt und angezeigt
■ elektrostatische Aufladungen, bei Gleichspannungsgeräten ein mögliches Sicherheitsrisiko, sind durch den
Einsatz der Impulstechnik bei ordnungsgemäßer Erdung ausgeschlossen
■ Prüfung von vollständig beschichteten Prüfobjekten – Prüfung auch ohne direkten Erdkontakt – durch die Option der “Phantom-Erdung” (kapazitiven Erdung)

Alle ISOTEST® Prüfanlagen wurden umfangreichen Prüfungen im Bereich Gerätesicherheit und EMV unterzogen und tragen das CE- Zeichen. Sie erfüllen die Anforderungen aller relevanten Normen und Spezifikationen (DIN EN / ISO / DVGW etc.)



Technische Daten

Prüfspannung
0,5 - 8,0 kV in 0,5 kV Schritten (ISOTEST® act 8.0)
7,5 - 35,0 kV in 2,5 kV Schritten (ISOTEST® act 35)
alternative Prüfspannungsbereiche auf Anfrage

Prüfkanäle
bis zu 6 Prüfkanäle (Master / Slave Betrieb)

Versorgungsspannung
100 – 240 VAC / 47 – 63 Hz (Weitbereichseingang)
oder 90 – 375 VDC

Leistungsaufnahme (lastabhängig)
< 100 W

Eingänge
externe Aktivierung der Prüfspannung über Schaltkontakt oder 24 VDC

Ausgänge
potentialfreier Wechsler für Porenalarm
potentialfreier Wechsler für Betriebsüberwachung

Betriebsdauer
3-Schicht-Betrieb

Prüfgeschwindigkeit
bis 1200 mm/s

Prüfspannungsregelung
lastabhängige Anpassung (kontinuierlich)

Lastanpassung
frei wählbare Filtereinstellung zur optimalen Anpassung an individuelle Prüfbedingungen

Fehlstellenanzeige
optisch durch Anzeige im Display
potentialfreier Kontakt für externe Meldeeinrichtung

Weitere Anzeigeeigenschaften
Porenzähler
mehrsprachige Menüführung
Anzeige der Prüfdauer (aktuell & gesamt)
Anzeige des nächsten Service-Termins

Zulässige Umgebungstemperatur
0° C ... +50° C (Wärmezeitkonstante > 10 K/h)

Luftfeuchtigkeit
max. 60 % relative Luftfeuchtigkeit bei 30° C

Abmessungen Gehäuse (B x H x T)
380 x 300 x 210 mm

Gewicht
12 kg



Änderungen im Sinne des technischen Fortschritts vorbehalten.
