Bürsten-Porenprüfgerät ISOTEST® HVHochspannungImpuls
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Bürsten
- Optionen und Zubehör
- Hochspannung, Impuls
Beschreibung

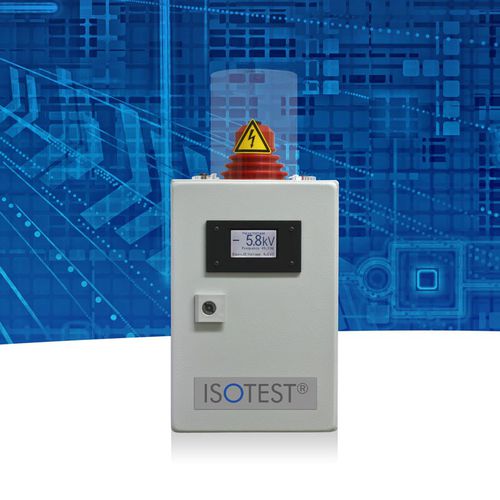

Stationäres Hochspannungs-Voltmeter ISOTEST® HV conti für stationäre Porenprüfanlagen
... Qualität? – mit Sicherheit!
Kontinuierliche und externe Überwachung der Hochspannungsprüfung stationärer ISOTEST® act Porenprüfanlagen.
■ regelwerkskonforme Überprüfung von stationären ISOTEST® act Prüfgeräten
■ Auslegung für den Dauereinsatz (3-Schicht-Betrieb)
■ Schnittstellen zur externen Dokumentation von Prüfspannung und Betriebszustand
■ höchste Störsicherheit bei der Messauswertung dank modernster Lichtwellenleitertechnik
Art.-No. 0190000140
Beschreibung
Das stationäre ISOTEST® HV conti ermöglicht die präzise Messung der Impuls-Prüfspannungen von stationären ISOTEST® act Porenprüfgeräten.
Durch die separate Messung – direkt an der Prüfelektrode unter Last – wird der Prüfvorgang „online“ und regelwerkskonform überwacht.
Das ISOTEST® HV conti verfügt über diverse Schnittstellen. Es ermöglicht den Anschluss externer Protokollgeräte und somit die Einbindung in Ihre Prozessdokumentation. Die Übertragung der Messsignale vom ISOTEST® HV conti erfolgt in diesem Fall mittels optischer Datenübertragung und gewährleistet höchste Stör- und Messsicherheit.
Technische Daten
Messbereich
1,0 - 30,0 kV Impulsspannung
Auflösung
100 V
Versorgungsspannung
100 - 230 VAC / 50 - 60 Hz
Leistungsaufnahme
~ 20 W
Eingänge
Hochspannungseingang
Ausgänge
LWL-Sender für Lichtwellenleiter POF 2,2/1 mm
(zum Anschluss an Inferface Typ ISOHVMON)
Zulässige Umgebungstemperatur
0° C ... +40° C (Wärmezeitkonstante > 10 K/h)
Abmessungen Gehäuse (B x H x T)
260 x 460 x 160 mm
Gewicht
5 kg (ohne Messzubehör)
Interface Typ ISOHVMON
Eingänge
LWL-Empfänger für Lichtwellenleiter POF 2,2/1 mm
(zum Anschluss an ISOTEST HV conti)
Ausgänge
2 Analogausgänge 0 - 10 VDC
2 Schaltausgänge (potentialfrei, max. 30 V / 200 mA)
1 LWL-Sender für Lichtwellenleiter POF 2,2/1 mm
Versorgungsspannung
24 VDC
Leistungsaufnahme
~ 4 W
Schnittstelle
USB Typ B
Zulässige Umgebungstemperatur
0° C ... +40° C (Wärmezeitkonstante > 10 K/h)
Abmessungen (B x H x T)
70 x 90 x 60 mm (inkl. Befestigung für DIN-Hutschiene TS35)
Gewicht
0,12 kg (ohne Zubehör)
Änderungen im Sinne des technischen Fortschritts vorbehalten.
... Qualität? – mit Sicherheit!
Kontinuierliche und externe Überwachung der Hochspannungsprüfung stationärer ISOTEST® act Porenprüfanlagen.
■ regelwerkskonforme Überprüfung von stationären ISOTEST® act Prüfgeräten
■ Auslegung für den Dauereinsatz (3-Schicht-Betrieb)
■ Schnittstellen zur externen Dokumentation von Prüfspannung und Betriebszustand
■ höchste Störsicherheit bei der Messauswertung dank modernster Lichtwellenleitertechnik
Art.-No. 0190000140
Beschreibung
Das stationäre ISOTEST® HV conti ermöglicht die präzise Messung der Impuls-Prüfspannungen von stationären ISOTEST® act Porenprüfgeräten.
Durch die separate Messung – direkt an der Prüfelektrode unter Last – wird der Prüfvorgang „online“ und regelwerkskonform überwacht.
Das ISOTEST® HV conti verfügt über diverse Schnittstellen. Es ermöglicht den Anschluss externer Protokollgeräte und somit die Einbindung in Ihre Prozessdokumentation. Die Übertragung der Messsignale vom ISOTEST® HV conti erfolgt in diesem Fall mittels optischer Datenübertragung und gewährleistet höchste Stör- und Messsicherheit.
Technische Daten
Messbereich
1,0 - 30,0 kV Impulsspannung
Auflösung
100 V
Versorgungsspannung
100 - 230 VAC / 50 - 60 Hz
Leistungsaufnahme
~ 20 W
Eingänge
Hochspannungseingang
Ausgänge
LWL-Sender für Lichtwellenleiter POF 2,2/1 mm
(zum Anschluss an Inferface Typ ISOHVMON)
Zulässige Umgebungstemperatur
0° C ... +40° C (Wärmezeitkonstante > 10 K/h)
Abmessungen Gehäuse (B x H x T)
260 x 460 x 160 mm
Gewicht
5 kg (ohne Messzubehör)
Interface Typ ISOHVMON
Eingänge
LWL-Empfänger für Lichtwellenleiter POF 2,2/1 mm
(zum Anschluss an ISOTEST HV conti)
Ausgänge
2 Analogausgänge 0 - 10 VDC
2 Schaltausgänge (potentialfrei, max. 30 V / 200 mA)
1 LWL-Sender für Lichtwellenleiter POF 2,2/1 mm
Versorgungsspannung
24 VDC
Leistungsaufnahme
~ 4 W
Schnittstelle
USB Typ B
Zulässige Umgebungstemperatur
0° C ... +40° C (Wärmezeitkonstante > 10 K/h)
Abmessungen (B x H x T)
70 x 90 x 60 mm (inkl. Befestigung für DIN-Hutschiene TS35)
Gewicht
0,12 kg (ohne Zubehör)
Änderungen im Sinne des technischen Fortschritts vorbehalten.
