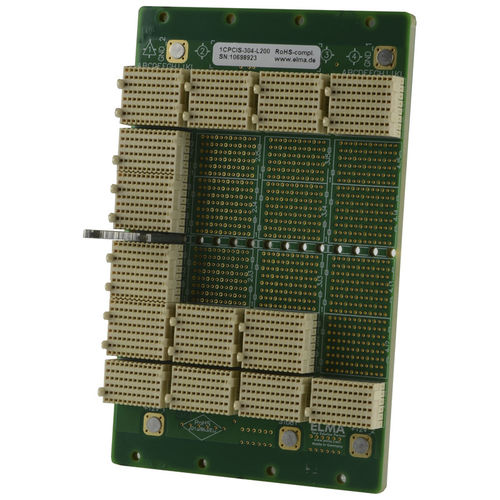

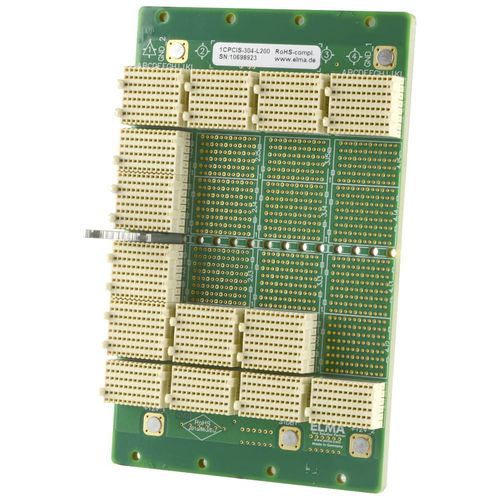

CompactPCI-Backplane 1CPCIS-304-L210

PICMGPCI-Express1-5 Steckplätze

3 HE CompactPCI Serial Backplane mit 4 CompactPCI S.0 Slots, Systemslot auf der linken Seite der Backplane, mit Rear-I/O : 1x CompactPCI S.0 CPU Slot, 3x CompactPCI S.0 Peripherieslots, mit Konnektoren für Rear Transition Modules (RTMs) in Slots 2 bis 4, Ethernet full mesh Produktmerkmale Backplane nach Standard CompactPCI Serial (PICMG CompactPCI-S.0) Highspeed-Steckverbinder ermöglichen Datentransferraten von bis zu 12 Gbps auf allen vier Slots Single-star-Topology für serielle Schnittstellen wie z. B. PCI Express, SATA, USB2 und USB3 über den CPCI S.0-Systemslot Formfaktor 3 HE Europacard Ethernet wird als full mesh auf der Backplane geroutet Entwickelt zur Unterstützung von Rear Transition Modules Mit RTM-Konnektoren
