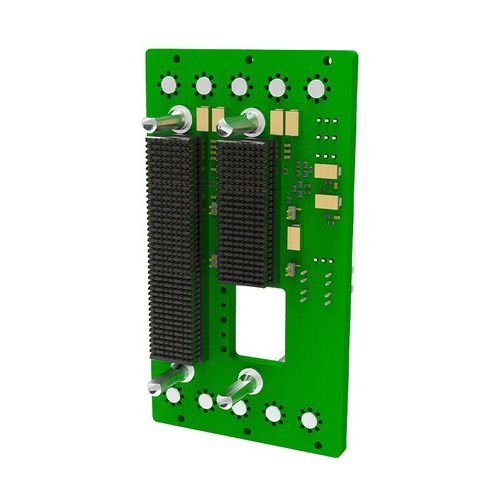

PCIe-Backplane 1SVX302AMP-1X31

OpenVPX1-5 Steckplätze

Diese 3-HE-Backplane wurde im Einklang mit SOSA entwickelt und bietet zwei Steckkartensteckplätze (PIC), um die MOSA- und CMOSS-Initiativen des Verteidigungsministeriums zu unterstützen. Die Backplane unterstützt Hochgeschwindigkeitssignale auf allen Datenpfaden und die VITA 67.3c-Blende in Steckplatz 2. Produktmerkmale Slotprofile in Übereinstimmung mit dem SOSA Technical Standard Version 1.0 3-HE-OpenVPX-Backplane mit zwei Steckplätzen, ausgerichtet auf SOSA • Steckplatz 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, I/O-intensiver Steckplatz • Steckplatz 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, Steckplatz für rechenintensive Nutzlast Passende Länge, geringe Abweichung von REF- und AUX-Takten IPMC-Header für externen Chassis-Manager Powerbolzen Geroutete Control- und Data-Plane-Links sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen geroutete Expansion-Plane-Links, die PCIe Gen-4-Datenraten unterstützen Geroutete Erweiterungsebenenverbindungen unterstützen PCIe Gen-4-Datenraten Serielle Wartungsanschlüsse werden an einen Header weitergeleitet Nicht geroutete Signale werden an die Anschlüsse des Rear-Transition-Moduls weitergeleitet und sind für die Unterstützung von RTMs oder Meritec-Kabeln konfiguriert Dünnwandige Anschlüsse an der unteren Vorderseite des VPX-Wafer-Anschlusses an Steckplätzen mit VITA 67.3-Öffnungen, um den Anschluss von Nicht-VITA 67.3-Karten zu ermöglichen.
