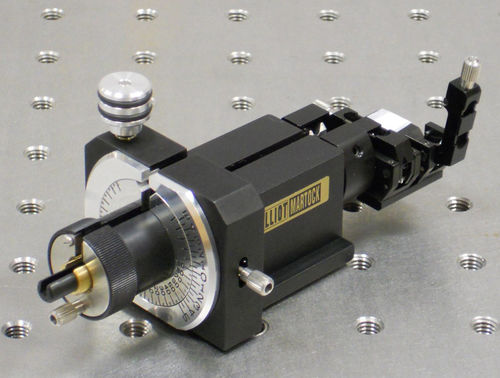

360°-Wender MDE717- LH

Geschlitztes Design für einfaches Einsetzen und Entfernen der Faser Volle 360°-Drehung Feineinstellschraube mit 5 Bogensekunden Auflösung V-Block voreingestellt auf Achse mit weniger als 1 µm Konzentrizitätsfehler V-Block kann vom Benutzer neu zentriert werden Integrierbar mit Elliot Gold™ Biegetischen Entwickelt für die anspruchsvollsten Rotations- und Ausrichtungsaufgaben von winkelsensiblen Komponenten. Er kann überall dort eingesetzt werden, wo eine stabile, genaue Faserrotation (US: fiber) erforderlich ist. Der beliebte Faserrotator MDE717 ist eine aktualisierte Version des Originals und bietet die gleiche hochpräzise Rotation in einem stabileren Gehäuse. Das gesamte Zubehör ist mit den Biegetischen der Elliot Gold™-Serie kompatibel. Die Höhe der optischen Achse liegt 18 mm über der Plattformoberfläche und auf der Mittellinie des Positionierungsschlitzes. Falls erforderlich, ist eine Fixierzunge Teil des Zubehörs. Es wird ein Standard-Klemmsystem verwendet, das mit den Biegetischen und Zubehörplattformen geliefert wird. Das Klemmset (MDE154) ist bei Bedarf separat erhältlich. Spezifikationen Feineinstellung Schraube mit 5 Bogensekunden Auflösung Bereich ± 5° Faserbefestigung Faser in doppelter V-Nut durch zwei Klemmarme gehalten Belastung der Klemme Einstellbar 25 g bis 125 g V-Block auf Achse voreingestellt mit weniger als 1 µm Konzentrizitätsfehler Prismenblock kann vom Benutzer neu zentriert werden Standard-V-Nut für 125/250 µm eingebaut Geteilte Federhülse hält die Faser in der Nut am Kontrollende und verhindert Verschmutzung während der Rotation Weitere Optionen V-Nuten in kundenspezifischer Größe OEM-Upgrade-Kits für Fusionsspleißer zum leichteren Spleißen von PM-Fasern Version mit angeschlossenen Fasern Kundenspezifische Konfiguration, kompatibel mit Faserspannvorrichtungen Klemmensatz (Modell MDE154)
