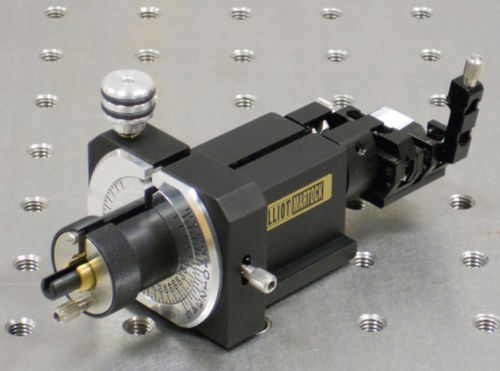

Rotator für optische Fasern / Hochpräzision MDE717-RH

-Geschlitztes Design für einfaches Einsetzen und Entfernen der Faser -Vollständige 360°-Drehung -Feineinstellschraube mit 5 Bogensekunden Auflösung -V-Block voreingestellt auf Achse mit weniger als 1 µm Konzentrizitätsfehler -V-Block kann vom Benutzer neu zentriert werden -Integrierbar mit Biegetischen der Elliot Gold™ Serie Entwickelt für die anspruchsvollste Rotation und Ausrichtung von winkelsensiblen Komponenten. Er kann überall dort eingesetzt werden, wo eine stabile, genaue Faserrotation (US: fiber) erforderlich ist. Der beliebte Faserrotator MDE717 ist eine aktualisierte Version des Originals und bietet die gleiche hochpräzise Rotation in einem stabileren Gehäuse. Alle Zubehörteile sind mit den Biegetischen der Elliot Gold™-Serie kompatibel. Die Höhe der optischen Achse liegt 18 mm über der Plattformoberfläche und auf der Mittellinie des Positionierungsschlitzes. Falls erforderlich, ist eine Fixierzunge Teil des Zubehörs. Es wird ein Standard-Klemmsystem verwendet, das mit den Biegetischen und Zubehörplattformen geliefert wird. Das Klemmset (MDE154) ist bei Bedarf separat erhältlich. Spezifikationen Einstellung der Rotation 360° Grobeinstellung Eingravierte Skala ± 90°, nonius liest bis zu 30 Bogenminuten ab Feineinstellung Schraube mit 5 Bogensekunden Auflösung Bereich ± 5° Faserbefestigung Faser in doppelter V-Nut durch zwei Klemmarme gehalten Belastung der Klemme Einstellbar von 25 g bis 125 g V-Block voreingestellt auf Achse mit weniger als 1 µm Konzentrizitätsfehler V-Block kann vom Benutzer neu zentriert werden Standard-V-Nut für 125/250 µm eingebaut Geteilte Federhülse hält die Faser in der Nut am Kontrollende und verhindert Verschmutzung während der Rotation Weitere Optionen V-Nuten in kundenspezifischer Größe OEM-Upgrade-Kits für Fusionsspleißer zum leichteren Spleißen von PM-Fasern Version mit angeschlossener Faser
