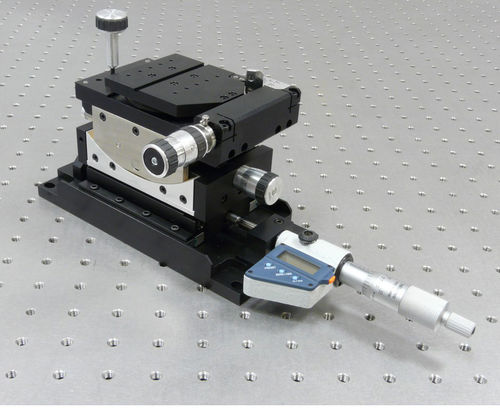

Industriearbeitsplatz MDE883

mit Rotationstisch

Optische Workstation mit 2 Präzisionsdrehachsen, 1 Kippachse und 2 linearen Achsen. - ± 4° Einstellung, 1 Bogensekunde Auflösung für θx und θz - ± 1° für θy - 25 mm Verfahrweg, 0,5 µm Auflösung für die Y-Achse - Direkte Anzeige der Position des linearen Y-Verfahrwegs des Geräts. - 6 mm Verfahrweg, > 2 µm Auflösung für die Z-Achse - Direkte Montage auf einem Tisch mit 25 mm oder 1" Teilung Die Central Workstation bietet Roll- (θx) und Nickachse (θy) in einer Höhe von 125 mm von der Unterseite der Grundplatte, die beide mit der Gierachse (θz) in einer Höhe von 18 mm über der Mitte der oberen Platte der θz-Rotationseinheit zusammenfallen. Die Rotationsachsen sind durch gekrümmte Lager definiert, so dass die Rotation immer in einem echten Bogen erfolgt. Der Y-Verfahrweg wird digital angezeigt, so dass der Bediener die Position des Hohlleiters ablesen kann. So ist es eine einfache Aufgabe, die Faser über das Substrat zu schieben, um einzelne Hohlleiter zu lokalisieren. Anwendungshinweis Die MDE883 Central Workstation wurde als wesentlicher Bestandteil des 6-Achsen-Manipulators MDE881 konzipiert. Für Anwendungen, bei denen die Geometrie des Standard-MDE881 nicht geeignet ist, bieten wir das System in seinen Hauptbestandteilen an, so dass kundenspezifische Aufbauten auf einem optischen Tisch oder einem Breadboard konfiguriert werden können. Dies bedeutet, dass das System je nach Bedarf in Einzelteilen erworben werden kann. So kann das MDE883 in Situationen eingesetzt werden, in denen die Standard-Inline-Konfiguration des MDE881 nicht geeignet ist. Zum Beispiel, wenn die Hohlleitereingänge und -ausgänge im Winkel von 90 Grad angeordnet sind. Alternativ kann das System auch als Bausatz geliefert werden, was eine größere Flexibilität bei der Anpassung der Module an ein breiteres Spektrum von Anwendungen ermöglicht.
