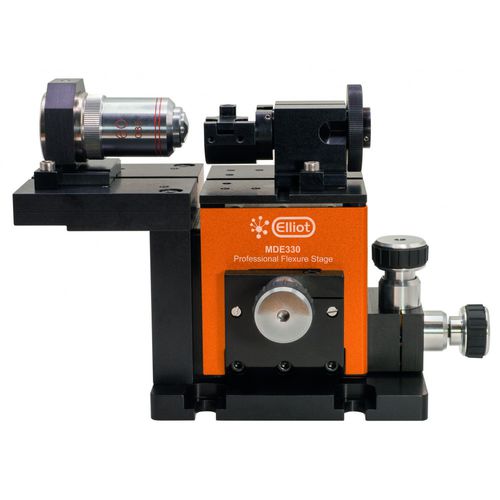

XYZ-Versteller MDE521

manuell3-AchsStandard

- Ungefähr 0,1 Grad Rotationsauflösung - Geeignet für PM-Faser (125 µm) - Orthogonale Ausrichtungsrillen - 200 nm Auflösung Elliot Gold™ Series polarisationserhaltendes (PM) Fasereinführungssystem, bestehend aus: manueller 3-Achsen-Biegetisch mit Standard-Faser (US: Fiber) Rotator, Objektivhalterung mit RMS-Gewinde und kleiner fester Halterung. Geeignet für die Einkopplung von Lichtstrahlen aus dem freien Raum in PM-Fasern, da die Rollachse justiert werden muss, um die korrekte Ausrichtung der Polarisationsachsen von Laser und Faser zu gewährleisten. Alle Zubehörteile sind mit den Biegetischen der Elliot Gold™-Serie kompatibel. Die Höhe der optischen Achse beträgt 18 mm über der Plattformoberfläche und liegt auf der Mittellinie des Positionierungsschlitzes. Falls erforderlich, ist eine Fixierzunge Teil des Zubehörs. Es wird ein Standard-Klemmsystem verwendet, das mit den Biegetischen und Zubehörplattformen geliefert wird. Die Wahl der Objektivlinse hängt von den Präferenzen des Benutzers ab und muss separat bestellt werden. Bei Bedarf sind zusätzliche Klemmsätze (MDE154) erhältlich. Systembestandteile MDE718 Standar-Faserrotator MDE330 Elliot Gold™ Serie XYZ Hochpräzisions-Biegetisch (mit 1x MDE154 Klemmset) MDE217 Standard Manuelle Einsteller 0.25 pitch (x3) MDE150 Objektivhalterung mit RMS-Gewinde (Objektiv nicht enthalten) MDE148 Kleine feste Halterung mit Klemmset Spezifikationen onfiguration - Rechtshändige Version Faserhalter - V-Nut und einfacher Klemmarm für 125 µm Faser. Federbelasteter Klemmarm mit einer einstellbaren Kraft von 25 bis 125 g Faserdrehung - Volle 360°-Drehung. Auflösung ca. 0,1 Grad
