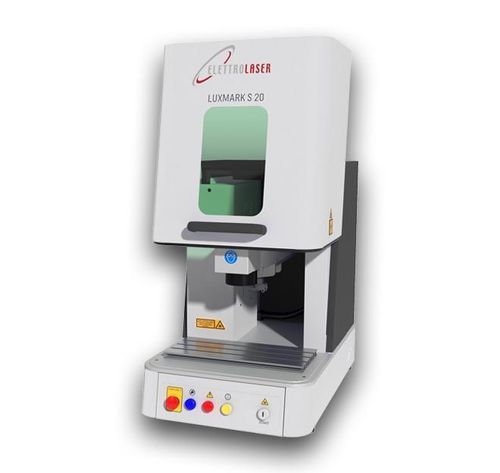

Faserlaser-Markiermaschine Luxmark S series

UV-LaserMOPA-LaserKeramik

Übersicht
Luxmark S ist ein Tisch-Laserbeschrifter für präzises Markieren, Gravieren und Mikro-Schneiden in Industrie- und Schmuckanwendungen. Das geschlossene Kammerdesign mit ergonomischer Kippöffnung ermöglicht sichere und platzsparende Bedienung. Verschiedene Laserquellen (Fiber, MOPA, GREEN, UV) verarbeiten Metalle, Legierungen, Kunststoffe, Keramik und weitere Materialien.

Hauptmerkmale

• Markierkammer: 450 x 285 mm (18" x 11")
• Motorisierter Z-Achsenhub: 185 mm (7,4")
• Verfügbare Laser-Konfigurationen: Fiber (20/30/50/60 W, inkl. MOPA/NIB), GREEN (3–7 W), UV (3–7 W)
• Frequenz: bis zu 4000 kHz (je nach Quelle)
• Software: fortgeschritten, professionell, mehrsprachig; kompatibel mit DXF, DWG, SVG, PLT, AI, BMP, JPG u. a.
• Ergonomie: Kipp-Tür für einfaches Be- und Entladen
• Optionale Zubehörteile: XY-Tische, Maschinenvision, 3D-Köpfe, rotative Markierung, 2.5D-Reliefgravur

Anwendungen

• Laser-Markierung und Gravur auf Metallen, Legierungen, Kunststoffen und Keramik
• Mikroschnitt von dünnen Blechen und Bauteilen
• Personalisierung komplexer oder dreidimensionaler Objekte
• Tiefengravur von Logos, Texten, Seriennummern, Barcodes und QR-Codes
• Markierung von Punzen und Markenzeichen bei Schmuck
• Herstellung von Anhängern, Medaillen und personalisierten Werkzeugen
• Schmuck-, Industrie-, Werbe- und Künstleranwendungen
• 2.5D-Reliefgravuren und Gravuren an Armaturen/Rohren
• Integration in halbautomatische oder automatisierte Produktionslinien

Leistungsmerkmale

• Große Arbeitsfläche: 450 x 285 mm
• Z-Achsenhub: 185 mm, gesteuert und präzise
• Verfügbare Laserleistungen: 20 W / 30 W / 50 W / 60 W (inkl. MOPA, NIB)
• Weitere Quellen: GREEN (3–7 W), UV (3–7 W)
• Frequenz: bis zu 4000 kHz
• Software: professionell, mehrsprachig, anpassbar
• Dateikompatibilität: DXF, DWG, SVG, PLT, AI, BMP, JPG u. a.

Verfügbare Varianten (Übersichtstabelle)

• Luxmark S - UV
  • Kühlung: Luft
  • Typ: Tischgerät
  • Stromversorgung: 230 V AC, 50/60 Hz (110 auf Anfrage) – 1,2 kW
  • Abmessungen (cm): 48,2 x 74 x 70
  • Gewicht: 88 kg*
  • Ausgangsleistung: 3 / 5 W
  • Wellenlänge: 355 nm
  • Arbeitsbereich: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / Spot ~16 µm
  • Focal160: 10 x 10 cm / Spot ~26 µm
  • Focal210: 14 x 14 cm
  • Achsen Z: motorisiert / 20 cm
  • Laserklasse: I
  • Max. Werkstückhöhe: 18 cm
• Luxmark S - Green
  • Kühlung: Luft
  • Typ: Tischgerät
  • Stromversorgung: 230 V AC, 50/60 Hz (110 auf Anfrage) – 1,2 kW
  • Abmessungen (cm): 48,2 x 74 x 70
  • Gewicht: 88 kg*
  • Ausgangsleistung: 3 / 5 W
  • Wellenlänge: 532 nm
  • Arbeitsbereich: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / Spot ~16 µm
  • Focal160: 10 x 10 cm / Spot ~26 µm
  • Focal210: 14 x 14 cm
  • Achsen Z: motorisiert / 20 cm
  • Laserklasse: I
  • Max. Werkstückhöhe: 18 cm
• Luxmark S - Fiber
  • Kühlung: Luft
  • Typ: Tischgerät
  • Stromversorgung: 230 V AC, 50/60 Hz (110 auf Anfrage) – 1,2 kW
  • Abmessungen (cm): 48,2 x 74 x 70
  • Gewicht: 88 kg*
  • Ausgangsleistung: 20 / 30 / 50 / 60 W (20 W NIB)
  • Wellenlänge: 1064 nm
  • Arbeitsbereich: 45 x 28,5 cm
  • Focal100: 6 x 6 cm / Spot ~16 µm
  • Focal160: 10 x 10 cm / Spot ~26 µm
  • Focal210: 14 x 14 cm
  • Achsen Z: motorisiert / 20 cm
  • Laserklasse: I
  • Max. Werkstückhöhe: 18 cm

Optionen & Zubehör

• 2.5D-Software für Markierung auf ebenen und gekrümmten Teilen
• Pneumatisches Kippfutter für innen/außen Markierung von Ringen (automatische Spindel)
• XY-Tisch für Automatisierung und kleine/ mittlere Serien
• Führungstafel mit Absaugung für Großserien
• Statischer Schraubstock (100 mm oder 200 mm)
• Pattern Matching (manuelle oder automatische Kamerapositionierung)
• 3D-Markierkopf mit spezifischer 3D-Software für gekrümmte und komplexe Oberflächen
• Rohrschneideeinheit für automatisches Rohrschneiden
• Reverse Engineering
• Dynamischer Höhenfühler für automatische Z-Positionierung (Erfassungsbereich 40–140 mm)
• Plattenmarkierer für automatische/serielle Kennzeichnung
• Schutzbrillen für Laserbetrieb höherer Klassen

Technische Spezifikationen

• Markierkammer Größe: 450 x 285 mm (18" x 11")
• Z-Achse (motorisiert) Hub: 185 mm (7,4")
• Arbeitsbereich: 45 x 28,5 cm
• Max. Werkstückhöhe (S-Versionen): 18 cm
• Verfügbare Laserquellen und typische Leistungen: Fiber 20/30/50/60 W (inkl. MOPA/NIB); Green 3–7 W; UV 3–7 W
• Beispielwellenlängen: Fiber 1064 nm; Green 532 nm; UV 355 nm
• Frequenz: bis zu 4000 kHz (je nach Quelle)
• Fokale Optionen und Spotgrößen: Focal100 = 6x6 cm / ~16 µm; Focal160 = 10x10 cm / ~26 µm; Focal210 = 14x14 cm
• Stromversorgung: 230 V AC, 50/60 Hz (110 V auf Anfrage) – typischer Verbrauch ~1,2 kW
• Kühlung: Luft
• Laserklasse: I (geschlossene Kammerkonfigurationen); einige Zubehörteile/Operationen können Schutzbrillen erfordern
• Unterstützte Dateiformate: DXF, DWG, SVG, PLT, AI, BMP, JPG und mehr
• Software: professionell, mehrsprachig, anpassbar für industrielle Workflows
