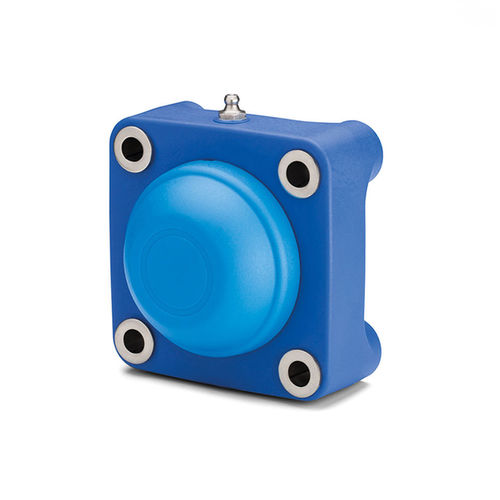

Flansch-Gehäuselager UCF-S-T series

EdelstahlStahlTechnopolymer

Produkt

• Fronthalterung mit geschlossener Kappe (Lagergehäuse)
• Quadratischer Flansch mit Abstandshaltern, Thermoplast-Technopolymer

Hauptspezifikationen

• Halter: glasfaserverstärktes Polyamid (PA) Technopolymer, RAL 5005 Blau, matte Oberfläche.
• Buchsen und Scheiben: Edelstahl AISI 304.
• Lager: Chromstahl-Lager hoher Qualität mit Rückverfolgbarkeitscodes.
• Schmiereinrichtung: gerades Schmierelement aus Edelstahl mit G 1/8 Gewinde.
• Dichtungsringe: NBR-Gummi (VITON® auf Anfrage).
• Abdeckkappe: glasfaserverstärktes Polypropylen (PP) Technopolymer, RAL 5015 Blau, geschlossene Kappe für Fronthalterung oder Durchgangswellen.

Standardausführungen

• UCF-S-T: Fronthalterung mit geschlossener Kappe.
• UCF-S-P: Halterung für Durchgangswelle mit gebohrter Kappe und NBR-Dichtring für rotierende Wellen.

Allgemeine Informationen

• Die Abmessungen entsprechen ISO 3228.
• Vollständig geschlossene Dichtungsringe schützen das Lager gegen Schmutzeintritt.
• Die reduzierte Auflagefläche der Basis erleichtert die Desinfektion.
• Maximaler Wellenversatz: 2,5°.

Anleitung zur Verwendung

• Konzipiert für die Montage mit Wellen ohne Absatz.
• Für optimalen Betrieb regelmäßige Schmierung mit temperatur- und oxidationsbeständigem Fett empfohlen.

Andere / Sonderausführungen (auf Anfrage)

• Lager in AISI 440C-Edelstahl.
• Lager in Zollabmessungen auf Anfrage.
• Halterungen für Wellen mit Sonderdurchmessern.
• Halter in PA-Technopolymer gemäß FDA (RAL 5005) auf Anfrage.
• PP-Abdeckkappen; Dichtungen und Wellendichtringe in VITON® auf Anfrage.

Tabelle - Verfügbare Artikel (ausgewählte SKUs)
Code; Bezeichnung; d [mm]; d1 [mm]; H [mm]; L [mm]; f [mm]; h1 [mm]; h2 [mm]; h3 [mm]; h4 [mm]; h5 [mm]; Statische Lagerbelastung [N]; Dynamische Lagerbelastung [N]; Belastung Halter [N]; Gewicht [g]
419451; UCF.205-S-A-25-T-C55; 25; 10.5; 49.5; 99.5; 70; 22; 36.9; 47; 17.4; 15; 7800; 14000; 17000; 517
419461; UCF.206-S-A-30-T-C55; 30; 10.5; 55.7; 113; 83; 26; 41; 53.2; 20; 15; 11300; 19500; 17500; 720

Technische Spezifikationen

• Material Halter: glasfaserverstärktes PA-Technopolymer, RAL 5005.
• Material Abdeckkappe: glasfaserverstärktes PP-Technopolymer, RAL 5015.
• Buchsen/Scheiben: Edelstahl AISI 304.
• Lager: Chromstahl mit Rückverfolgbarkeitscodes; AISI 440C auf Anfrage.
• Dichtungsringe: NBR; VITON® optional.
• Schmierung: gerades Schmierelement in Edelstahl, G 1/8 Gewinde.
• Normen: Abmessungen gemäß ISO 3228.
• Max. Wellenversatz: 2,5°.
• Ausgewählte Belastungsdaten: siehe Tabelle oben für statische/dynamische Lagerbelastungen und Halterbelastungen.
