Wanddickenmessgerät MiniTest series

für Rohrefür NE-WerkstoffeKunststoff

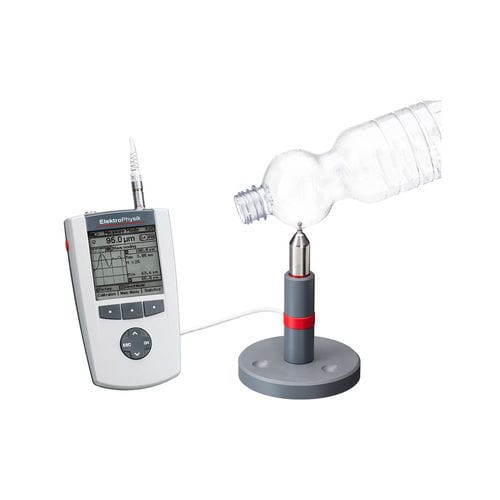

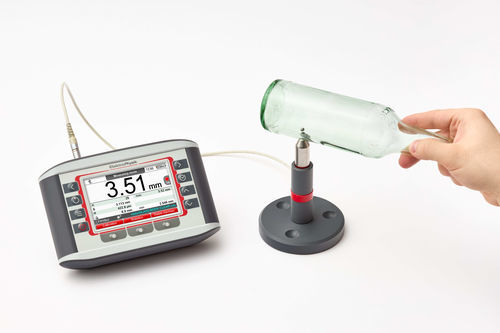

MiniTest FH

High-End-Wanddickenmessgerät für zerstörungsfreie Messungen bis 24 mm. Mit dem MiniTest FH messen Sie komfortabel die Dicke von unmagnetischen Materialien wie Glas, Kunststoff, Edelstahl und Verbundwerkstoffen. Selbst komplexe Werkstückgeometrien lassen sich problemlos messen.

MiniTest FH: So wird die Messung von Wanddicken noch komfortabler
Dank des digitalen SIDSP-Sensors liefert das MiniTest FH Ihnen eine hohe Messgenauigkeit und Reproduzierbarkeit und kompensiert die Temperatureinflüsse der Messumgebung und des Messgegenstands. Eine große Auswahl an verschiedenen Sensoren erlaubt die Lösung unterschiedlichster Messaufgaben.

So arbeitet das MiniTest FH: Die Bestimmung der Dicke erfolgt durch Messung des Abstands einer Referenzkugel oder eines Referenzdrahtes zur Sensorspitze. Die Referenzkugel wird dabei von einem leistungsstarken Magneten angezogen, der direkt hinter der Sensorspitze angebracht ist.

Die Referenzstahlkugeln werden nach einem speziellen ElektroPhysik-Verfahren behandelt und ermöglichen damit eine Reproduzierbarkeit der Messwerte bis zu 0,5%.

Besondere Merkmale wie eine automatische Kalibrierfunktion für den Nullabgleich und die direkte Übernahme der Messwerte in eine Tabellenkalkulation oder ein CAQ-System ergänzen den hohen Bedienkomfort durch die intuitive Menüführung.

Anwendung

Zerstörungsfreie Wanddickenmessung von:
• unmagnetischen Werkstoffen wie Kunststoff, Glas, Keramik, Ne-Metallen …
• Hohlkörpern aller Art wie Flaschen, Aluminiumdosen, Glas- und Kunststoffbehältern mit komplexen Geometrien …
• Thermoformteilen wie Becher, Dosen, Schalen …
• Spritzguss- und Formteilen aus Kunststoff, Faserverbundwerkstoffen, Ne-Metallen, etc., zum Beispiel im Automotive-Bereich (Getriebegehäuse, Karosserie- und Innenausbauteile), im Avionik-Bereich (Turbinenteile, Brennkammern, Hochdruckrohre), im Medizinbereich…
• Turbinenbauteile aus Edelstahl

Leistungsmerkmale

• Präzisionswanddickenmessung bis 24 mm
• Außergewöhnliche Genauigkeit und Reproduzierbarkeit durch Sensor-integrierte digitale Signalverarbeitung (SIDSP®)
• 20 Messungen/Sekunde
• Verschleißfeste Sensoren mit gehärteter Sensorspitze
• 2 Millionen Messwerte in mehr als 200 Chargen abrufbar
• Direkter Datenimport in die Auswertesoftware
• Schnittstellen Bluetooth, USB und RS 232 C
• Schutzklasse IP 65

Lieferumfang Gerät
• MiniTest FH Auswerteeinheit
• Kunststoffkoffer für Transport und Aufbewahrung
• 8 NiMH Batterien AA (fest eingebaut, Aufladung erfolgt über USB)
• USB Verbindungs- und Ladekabel
• Herstellerprüfzertifikat

Lieferumfang Sensorentypen FH4
Sensor FH4 und FH4-90°
• 3 Präzisions-Standards (ca. 0,25 mm, 1 mm und 3 mm)
• Mess-Stativ für FH4 Sensor (für gerade Sensorversion in gefederter Ausführung)
• 1 Paket mit 100 Kugeln 1,5 mm Durchmesser
• 1 Paket mit 100 Kugeln 2,5 mm Durchmesser
• 1 Paket mit 50 Kugeln 4 mm Durchmesser
• Je ein Null-Kalibrierstandard für Kugeln mit 1,5 mm, 2,5 mm und 4 mm Durchmesser
Sensor FH4-M und FH4-M-90° zusätzlich:
• ein Präzisionsstandard ca. 8 mm
• 1 Paket mit 25 magnetischen Kugeln 1,5 mm Durchmesser
• 1 Paket mit 20 magnetischen Kugeln 3 mm Durchmesserr
• Je ein Null-Kalibrierstandard für Kugeln mit 3 mm Durchmesser

Sensor FH4_1
•
o 4 Präzisions-Standards (ca. 0,15, 0,25 mm, 1 mm und 3 mm)
o Mess-Stativ für FH4 Sensor (für gerade Sensorversion in gefederter Ausführung)
o 1 Paket mit 100 Kugeln 1,0 mm Durchmesser
o 1 Paket mit 100 Kugeln 1,5 mm Durchmesser
o 1 Paket mit 100 Kugeln 2,5 mm Durchmesser
o 1 Paket mit 50 Kugeln 4 mm Durchmesser
o Je ein Null-Kalibrierstandard für Kugeln mit 1,0, 1,5 mm, 2,5 mm und 4 mm Durchmesser

Sensor FH4_WIRE
o
 3 Präzisions-Standards (ca. 1 mm, 3 mm und 8 mm)
 Mess-Stativ für FH4 Sensor (für gerade Sensorversion in gefederter Ausführung)
 1 Paket mit 20 Messdrähten 0,66 mm Durchmesser
 1 Paket mit 10 Messdrähten 1,15 mm Durchmesser
 Je ein Null-Kalibrierstandard für Messdrähte mit 0,66 mm und 1,15 mm Durchmesser

Lieferumfang Sensortypen FH2
Sensor FH2 und FH2-90°

• 3 Präzisions-Standards (ca. 0,25 mm, 1 mm und 3 mm)
• Mess-Stativ für FH2 Sensor (für gerade Sensorform in gefederter Ausführung)
• 1 Paket mit 100 Kugeln 1,5 mm Durchmesser
• 1 Paket mit 100 Kugeln 2,5 mm Durchmesser
• 1 Paket mit 50 Kugeln 4 mm Durchmesser
• Je ein Null-Kalibrierstandard für Kugeln mit 0,25 mm, 0,5 mm und 1,5 mm Durchmesser
• Sensor FH2-M und FH2-M-90° zusätzlich:
• ein Präzisionsstandard ca. 8 mm
• 1 Paket mit 25 magnetischen Kugeln 1,5 mm Durchmesser
• 1 Paket mit 20 magnetischen Kugeln 3 mm Durchmesserr
• Je ein Null-Kalibrierstandard für Kugeln mit 3 mm Durchmesser

Lieferumfang Sensorentypen FH10
Sensor FH10

• 3 Präzisions-Standards (ca. 1 mm, 3 mm und 8 mm)
• Gefedertes Mess-Stativ für FH 10 Sensor
• 1 Paket mit 100 Kugeln 2,5 mm Durchmesser
• 1 Paket mit 50 Kugeln 4 mm Durchmesser
• 1 Paket mit 25 Kugeln 6 mm Durchmesser
• 1 Paket mit 10 Kugeln 9 mm Durchmesser
• Je ein Null-Kalibrierstandard für Kugeln mit 2,5 mm, 4 mm, 6 mm und 9 mm Durchmesser
• Sensor FH 10 M zusätzlich:
• ein Präzisionsstandard ca. 18 mm
• 1 Paket mit 20 magnetischen Kugeln 4 mm Durchmesser
• 1 Paket mit 20 magnetischen Kugeln 6 mm Durchmesser
