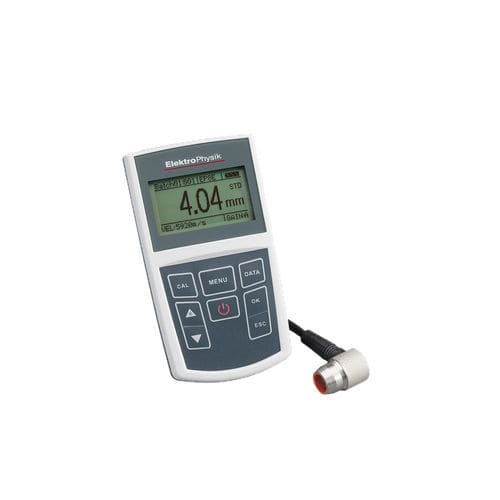

Dickenmessgerät für Rohre MiniTest 400 series

KunststoffMetallGlas

Produktübersicht
Ultraschall‑Dickenmessgerät nach dem Impuls‑Laufzeit‑Verfahren. Sechs Prüfkopfvarianten mit Frequenzen von 2 bis 10 MHz decken einen Messbereich von 0,65 mm bis 500 mm ab. Ein Hochtemperatur‑Prüfkopf ermöglicht Messungen an Materialien bis 350 °C.

Varianten

• MiniTest 420 – Einsteigermodell mit den grundlegenden Messmodi.
• MiniTest 430 – erweiterte Funktionen mit integriertem Datenspeicher und USB‑Schnittstelle.
• MiniTest 440 – High‑End‑Gerät, misst auch durch Beschichtungen und unterstützt Echo‑Echo‑Prüfköpfe.
• MiniTest 450 – Topmodell mit A‑ und B‑Scan‑Anzeige zur visuellen Echo‑Überprüfung und erweiterten Analyseoptionen.

Automatische Sondenerkennung
Intelligente Prüfköpfe werden vom Gerät automatisch erkannt; eine manuelle Neukalibrierung nach Sondenwechsel entfällt.

Dauer‑Scan
Der Scan‑Modus (Minimum‑Modus) ermöglicht die schnelle Ermittlung von Dünnstellen bei fortlaufenden Messungen.

Modell‑Details

• MiniTest 420: Basismodell mit Standard‑ und Minimum‑Modus; Speicher je nach Variante.
• MiniTest 430: Integrierter Speicher 10 Gruppen × bis zu 500 Werten, USB‑Schnittstelle; zusätzlich Differenz‑, Alarm‑ und Scan‑Modi.
• MiniTest 440: Integrierter Datenspeicher (10 Gruppen × bis zu 500 Werten), USB, 5 Messmodi; Anschluss für Echo‑Echo‑Prüfköpfe für spezielle Messaufgaben.
• MiniTest 450: A‑ und B‑Scan‑Anzeige zur Echo‑Verifizierung, erweiterte Analyse‑ und Dokumentationsmöglichkeiten, USB und Datenerfassung für anspruchsvolle Prüfungen.

Anwendung
Zerstörungsfreie Wanddickenmessung an harten Werkstoffen wie Metall, Kunststoff, Glas oder Keramik sowie an Hohlkörpern (Tanks, Rohre, Druckbehälter etc.).

Leistungsmerkmale

• Messbereich: 0,65 mm bis 500 mm.
• Prüfkopf‑Frequenzen: 2–10 MHz (sechs Varianten verfügbar).
• Hochtemperatur‑Prüfkopf: Messungen bis 350 °C.
• Auflösung: 0,01 mm (0–99,9 mm).
• Messrate: bis zu 10 Messungen pro Sekunde.
• Minimum‑Modus zur Lokalisierung von Dünnstellen (z. B. Korrosion, Lochfraß).
• Alarmmodus mit optischer und akustischer Signalisierung bei Grenzwertüberschreitung.
• Differenzmodus zur Anzeige der Abweichung vom Sollwert.
• Integrierter Datenlogger und Datenübertragung (Modelle 430/440/450).

Messmodi

• Standard – Anzeige des aktuellen Messwertes.
• Minimum – Anzeige des während der Messung geringsten Wertes; geeignet zur Suche nach dünnsten Stellen und bei gekrümmten Oberflächen.
• Differenz – Anzeige der Differenz zwischen vorgegebener Dicke und aktuell gemessener Dicke.
• Alarm (Limit) – optischer und akustischer Alarm bei Überschreitung oder Unterschreitung von Grenzwerten.
• Scan – Schnellmodus für zügige Messungen, besonders bei hohen Materialtemperaturen.

Lieferumfang

• Gerät MiniTest 420 / 430 / 440 / 450 (je nach Variante).
• 5 MHz Standard‑Prüfkopf U5.0 für 420/430; U5.0E für 440/450.
• Bedienungsanleitung (Deutsch / Englisch; weitere Sprachen je nach Verfügbarkeit).
• 2 × 1,5 V Batterien (LR06 / AA).
• Gummischutzhülle.
• 1 Flasche (200 ml) Kopplungsmittel mit Korrosionsschutz.
• Datenkabel (für MiniTest 430 / 440 / 450).
• Datenübertragungssoftware.
• Kunststoffkoffer.

Technische Daten

• Messbereich: 0,65–500 mm (Impuls‑Echo); Echo‑Echo‑Messung je nach Variante.
• Prüfkopf‑Frequenzen: 2–10 MHz.
• Hochtemperatur‑Prüfkopf: bis 350 °C.
• Auflösung: 0,01 mm (0–99,9 mm); 0,10 mm je nach Bereich/Modell.
• Messrate: bis zu 10 Messungen/s.
• Datenspeicher: Modelle 430/440/450: 10 Gruppen × bis zu 500 Messwerte.
• Schnittstelle: USB bei erweiterten Varianten.
• Stromversorgung: 2 × AA Batterien; Betriebsdauer abhängig vom Einsatz.
