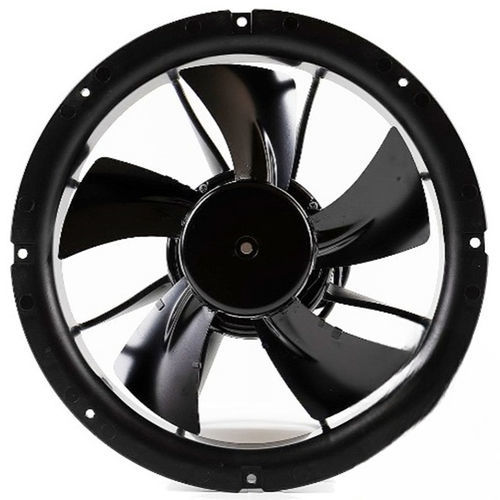

ATEX-Ventilator SE series

Axialex-geschütztKühlung

Übersicht
Explosionsgeschützte EC-Axialventilatoren zur Belüftung und Kühlung in industriellen Bereichen mit explosionsfähiger Atmosphäre. Die Modelle decken verschiedene Axialabmessungen und Luftmengen ab und eignen sich für Schaltschränke, Gehäuse und allgemeine Belüftungsanwendungen unter Einhaltung der ATEX-Anforderungen.

Zertifizierung
ATEX-Zertifikat ausgestellt gemäß: Richtlinie 2014/34/EU - Anhang III Modul B. Gerätekennzeichnung: Ex II 3G Ex ec IIc T4 Gc.

Verfügbare Modelle und Spezifikationen (Tabelle)

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — Max. Luftstrom: 32.28 m3/min / 1 140 CFM — Elektronisch geschützt.
• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — Max. Luftstrom: 23.50 m3/min / 830 CFM — Elektronisch geschützt.
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — Max. Luftstrom: 6.22 m3/min / 220 CFM — Elektronisch geschützt.
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — Max. Luftstrom: 3.17 m3/min / 112 CFM — Elektronisch geschützt.
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — Max. Luftstrom: 2.26 m3/min / 80 CFM — Elektronisch geschützt.
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — Max. Luftstrom: 2.43 m3/min / 86 CFM — Elektronisch geschützt.
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — Max. Luftstrom: 1.58 m3/min / 56 CFM — Elektronisch geschützt.
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — Max. Luftstrom: 1.69 m3/min / 60 CFM — Elektronisch geschützt.
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — Max. Luftstrom: 1.18 m3/min / 42 CFM — Elektronisch geschützt.

• Wir behalten uns das Recht vor, Daten ohne weitere Ankündigung zu ändern.
• Leistungsangaben unterliegen einer Toleranz von ±10%.

Technische Merkmale

• Zertifizierung: ATEX (Richtlinie 2014/34/EU - Anhang III Modul B).
• Gerätekennzeichnung: Ex II 3G Ex ec IIc T4 Gc.
• Schutzart (für gelistete Modelle): Elektronischer Schutz.
• Enthaltene Modellreihe: SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT.
• Größenbereich: von 80 x 80 x 25 mm bis 280 x 280 x 90 mm.
• Luftstrombereich (typisch laut Tabelle): 1.18 bis 32.28 m3/min (ca. 42 bis 1 140 CFM).
• Leistungstoleranz: ±10% je nach Prüfbedingungen.
• Datentabellen/Blätter verfügbar für einzelne Modelle (modellbezogene PDF-Datenblätter auf der Seite referenziert).
