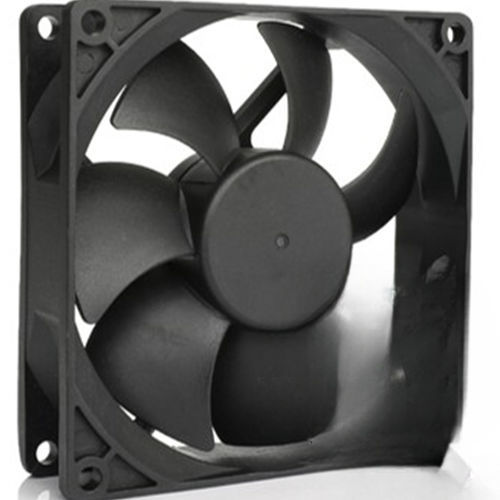

ATEX-Ventilator SD series

Axialex-geschütztDC

Übersicht
Familie explosionsgeschützter (ATEX) DC-Axialventilatoren für den Einsatz in explosionsgefährdeten Bereichen. Die Baureihe umfasst mehrere Modelle und Größen mit ATEX-Zertifikat; bereitgestellt werden Modellbezeichnungen, mechanische Abmessungen und Maximalvolumenströme. Alle aufgeführten Modelle sind elektronisch geschützt.

ATEX-Zertifikat ausgestellt gemäß :
UL60079-0, Edition 7, Ausgabedatum 2019-03-23, Revision 2024-07-19
UL60079-7, 5th Ed, Ausgabedatum 2017-02-24, Revision 2021-06-03
CSA C22.2 No.60079-0 Edition 4, Ausgestellt 2019-02-01
CSA C22.2 No.60079-7 Edition 2, AMD 1, Ausstellungsdatum 2016-10, Revisionsdatum 2018-09

Klasse
Class 1, Zone 2, AEx ec IIc Gc

Spezifikationen (Modelle und Kerndaten)

• SD25489AP (Ex68) | Ø 254 x 89 mm / 10 x 3.5 in | Max. Volumenstrom 31.14 ~ 9.91 m³/min / 1,100 ~ 350 CFM | Elektronisch geschützt
• SD17551SRAP (Ex67) | Ø 172 x 51 mm / 6.7 x 2 in | Max. Volumenstrom 16.99 ~ 14.72 m³/min / 600 ~ 520 CFM | Elektronisch geschützt
• SD17551RAP (Ex67)(MS) | Ø 172 x 51 mm / 6.7 x 2 in | Max. Volumenstrom 17.27 ~ 4.30 m³/min / 610 ~ 152 CFM | Elektronisch geschützt
• SD17551SAP (Ex67)(MS) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Max. Volumenstrom 17.27 ~ 5.29 m³/min / 610 ~ 187 CFM | Elektronisch geschützt
• SD17251SAP (Ex67) | 172 x 152 x 51.6 mm / 6.7 x 2 in | Max. Volumenstrom 12.34 ~ 9.34 m³/min / 436 ~ 330 CFM | Elektronisch geschützt
• SD1238SAP (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Max. Volumenstrom 8.49 ~ 4.95 m³/min / 300 ~ 175 CFM | Elektronisch geschützt
• SD1238SPT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Max. Volumenstrom 7.07 ~ 5.94 m³/min / 250 ~ 210 CFM | Elektronisch geschützt
• SD1238SPT (Ex67) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Max. Volumenstrom 8.07 ~ 6.08 m³/min / 285 ~ 215 CFM | Elektronisch geschützt
• SD1238PT (Ex67)(MS) | 120 x 120 x 38 mm / 4.7 x 1.5 in | Max. Volumenstrom 5.09 ~ 1.92 m³/min / 180 ~ 68 CFM | Elektronisch geschützt
• SD1225SPT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Max. Volumenstrom 5.66 ~ 4.53 m³/min / 200 ~ 160 CFM | Elektronisch geschützt
• SD1225SPT (Ex67) | 120 x 120 x 25 mm / 4.7 x 1 in | Max. Volumenstrom 4.95 ~ 3.02 m³/min / 175 ~ 107 CFM | Elektronisch geschützt
• SD1225PT (Ex67)(MS) | 120 x 120 x 25 mm / 4.7 x 1 in | Max. Volumenstrom 3.39 ~ 1.75 m³/min / 120 ~ 62 CFM | Elektronisch geschützt
• SD9238SPT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Max. Volumenstrom 5.23 ~ 3.68 m³/min / 185 ~ 130 CFM | Elektronisch geschützt
• SD9238PT (Ex67) | 92 x 92 x 38 mm / 3.6 x 1.5 in | Max. Volumenstrom 4.75 ~ 2.20 m³/min / 168 ~ 78 CFM | Elektronisch geschützt
• SD9225SPT (Ex67) | 92 x 92 x 25.4 mm / 3.6 x 1 in | Max. Volumenstrom 3.17 ~ 1.61 m³/min / 112 ~ 57 CFM | Elektronisch geschützt
• SD9225PT (Ex67) | 92 x 92 x 25 mm / 3.6 x 1 in | Max. Volumenstrom 1.86 ~ 0.70 m³/min / 66 ~ 25 CFM | Elektronisch geschützt
• SD8038SPT | 80 x 80 x 38 mm / 3.1 x 1.5 in | Max. Volumenstrom 3.79 ~ 1.86 m³/min / 134 ~ 66 CFM | Elektronisch geschützt
• SD8038PT (Ex67) | 80 x 80 x 38 mm / 3.1 x 1.5 in | Max. Volumenstrom 3.73 ~ 1.41 m³/min / 132 ~ 50 CFM | Elektronisch geschützt
• SD8025SPT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Max. Volumenstrom 2.97 ~ 1.21 m³/min / 105 ~ 43 CFM | Elektronisch geschützt
• SD8025PT (Ex67) | 80 x 80 x 25 mm / 3.15 x 1 in | Max. Volumenstrom 1.81 ~ 0.62 m³/min / 64 ~ 22 CFM | Elektronisch geschützt
• SD7025PT (Ex67) | 70 x 70 x 25 mm / 2.75 x 1.0 in | Max. Volumenstrom 2.12 ~ 0.67 m³/min / 75 ~ 24 CFM | Elektronisch geschützt
• SD6038PT (Ex67) | 60 x 60 x 38 mm / 2.36 x 1.5 in | Max. Volumenstrom 2.54 ~ 1.13 m³/min / 90 ~ 40 CFM | Elektronisch geschützt
• SD6025SPT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Max. Volumenstrom 1.78 ~ 0.99 m³/min / 63 ~ 35 CFM | Elektronisch geschützt
• SD6025PT (Ex67) | 60 x 60 x 25 mm / 2.36 x 1.0 in | Max. Volumenstrom 1.27 ~ 0.39 m³/min / 45 ~ 14 CFM | Elektronisch geschützt

Hinweise

• Wir behalten uns das Recht vor, die Daten ohne weitere Mitteilung zu ändern.
• Leistungsangaben unterliegen einer Toleranz von 10 %.

Technische Merkmale

• Produktfamilie: Explosionsgeschützte (ATEX) DC-Ventilatoren — mehrere Modelle und Größen.
• Normen: UL60079-0, UL60079-7, CSA C22.2 No.60079-0, CSA C22.2 No.60079-7.
• Zertifizierungsklasse: Class 1, Zone 2, AEx ec IIc Gc.
• Schutzart: Elektronisch geschützt für die aufgeführten Modelle.
• Verfügbare Größen: von 60 x 60 x 25 mm bis Ø254 x 89 mm.
• Maximale Volumenstrombereiche: ca. 0.39 m³/min bis 31.14 m³/min (≈ 14 CFM bis 1,100 CFM) je nach Modell.
• Repräsentative Modelle: SD25489AP, SD17551SRAP, SD17551RAP (MS), SD17551SAP (MS), SD17251SAP, SD1238SAP, SD1238SPT (MS), SD1238SPT, SD1238PT (MS), SD1225SPT (MS), SD1225SPT, SD1225PT (MS), SD9238SPT, SD9238PT, SD9225SPT, SD9225PT, SD8038SPT, SD8038PT, SD8025SPT, SD8025PT, SD7025PT, SD6038PT, SD6025SPT, SD6025PT.
