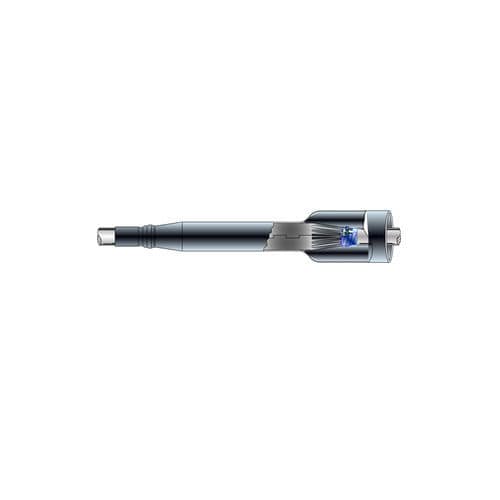

Gepanzerte Kabelmuffe ELCOTERM GLS 70

isoliertfür kunststoffisolierte KabelMittelspannung

Übersicht
Das ELCOTERM GLS 70 ist ein Thermoschrumpf-Stumpfverbindungs-Kit für polymerisolierte mehradrige Kabel. Es ermöglicht die Rekonstruktion der Phasenisolierung und die Wiederherstellung der Außenmantelung mittels haftkleberausgestatteter Schrumpfschläuche; der Schmelzkleber sorgt für die Abdichtung der Verbindung. Der mechanische Schutz für Verbindungen von gepanzerten Kabeln erfolgt mittels eines Verbindungsgehäuses (Canister).

Lieferumfang

• Thermoschrumpf-Isolierhülsen für jede Phase
• Haftkleberausgestattete Thermoschrumpf-Hülse zur Schutz des Außenmantels
• Schmelzkleber-Beschichtung zur Abdichtung
• Verbindungsgehäuse (Canister) für mechanischen Schutz bei gepanzerten Kabelverbindungen (falls zutreffend)

Normen und Konformität
Konform mit den Normen CENELEC HD 623 und CEI EN 50393.

Technische Daten

• Technologie: Thermoschrumpf
• Zubehör: Verbindung
• Typ: gerade (in Reihe)
• Isolierung: XLPE
• Panzerung: Z / ohne Panzerung
• Anwendung: Standard-Kabelverbindungen
• Schild: N.A.
• Kabellitzen: 4 – mehradrig
• Bemessungsspannung: 1,2 kV

Installation und Anwendung
Geeignet für Inline-Verbindungen an polymerisolierten mehradrigen Kabeln bis 1,2 kV. Das Kit dient zur Wiederherstellung der Phasenisolierung und des Außenmantels; gleichmäßig erhitzen, damit sich die Schrumpfhülse anlegt und der Schmelzkleber aktiviert wird. Bei gepanzerten Kabeln das Verbindungsgehäuse installieren, um mechanischen Schutz sicherzustellen. Die Montage ist von qualifiziertem Personal unter Beachtung der relevanten Normen und Sicherheitsvorschriften durchzuführen.
