Gepanzerte Kabelmuffe ELCOBLOK GTU

Harzaus Gießharzgegossenes Material

Kurzbeschreibung Harzverbinder‑Kit für polymer- oder papierisolierte ein‑ oder mehradrige Kabel. Das Kit enthält ein gestuftes Gehäuse und ein bei Raumtemperatur aushärtendes Polyurethanharz. Bietet mechanischen Schutz und zuverlässige Abdichtung. Entspricht CENELEC HD 623 und CEI EN 50393.

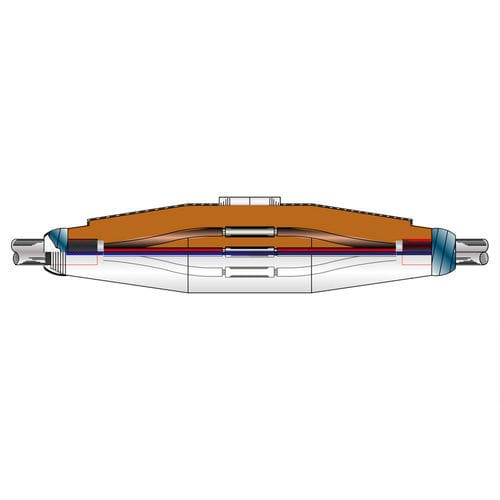

Produktübersicht Das ELCOBLOK GTU Kit besteht aus einem formgepressten Gehäuse mit abgestuften Kabeleinlässen zur Anpassung an Leiterdurchmesser und einem injizier‑/gießbaren Polyurethanharz, das bei Raumtemperatur aushärtet. Entwickelt für Abzweigungen und Standardverbindungen in Niederspannungsnetzen bis 1,2 kV.

Anwendungen

• Abzweigungen und Verbinder in NS‑Netzen (bis 1,2 kV)
• Reparatur und Modernisierung von XLPE‑ oder papierisolierten Kabeln
• Innen‑ und Außeninstallationen, die mechanischen Schutz und Abdichtung erfordern

Installation Leiter vorbereiten und abisolieren, in das gestufte Gehäuse einlegen, den Hohlraum mit der mitgelieferten Harzmasse füllen und bei Raumtemperatur aushärten lassen. Keine Spezialöfen erforderlich; Einhaltung der Aushärtezeiten und Sicherheitshinweise des Herstellers.

Zertifikate / Normen

• CENELEC HD 623
• CEI EN 50393

Technische Daten

• Zubehör: VERBINDER (JOINT)
• Isolierung: PAPIER, XLPE
• Panzerung: verfügbar für ungeschirmte und geschirmte Varianten
• Technologie: POLYURETHANHARZ (raumtemperaturhärtend)
• Anwendung: STANDARD / ABZWEIG
• Schirm: N.A.
• Kernanzahl: ab 4‑adrig bis mehradrig
• Spannung: 1,2 kV
• Typ: DERIVATO (Abzweig)

Bestellinformation Modell: ELCOBLOK GTU. Bitte Herstellerkatalog für Größenvarianten, Kit‑Inhalt und Bestellcodes konsultieren.
