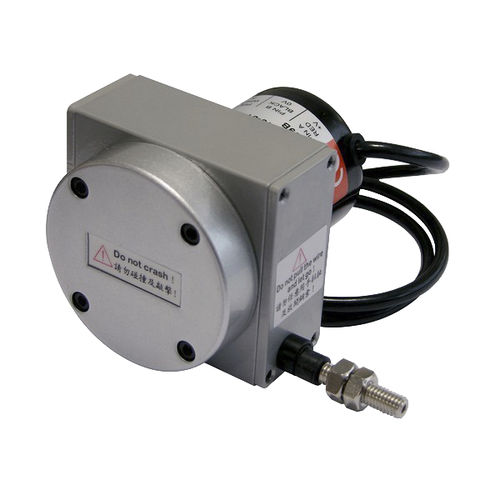

Seilzug-Positionssensor HLS series

MetallIP64für Industrieanwendungen

Elap HLS-Draht-Encoder bieten einen ausgezeichneten Schutz gegen Umwelteinflüsse und sind einfach zu installieren. Sie sind ideal für industrielle Anwendungen, die eine Messlänge von bis zu 12 Metern und eine hohe Präzision erfordern. Die Encoder sind mit Hüben von 1000 bis 12000 mm und Auflösungen im Bereich von 0,04 bis 1 mm erhältlich. Das Ausgangssignal kann vom Gegentakt- oder Leitungstreibertyp sein. HLS-Encoder benötigen eine Versorgungsspannung von 10 bis 24 Vdc und 5 Vdc für den Ausgang des Zeilentreibers. Die Stromaufnahme beträgt 60 mA. Sie bieten 1 Null-Referenzimpuls für jede Geberumdrehung Die Encodertypen HLS-S, HLS-M und HLS-L bieten verschiedene mechanische Größen und Messhübe. Baureihe HLS-S: Hub 1000 mm Auflösung mm: 0,04 - 0,1 - 0,1 - 0,2 - 0,5 - 1 Baureihe HLS-M: Hübe 1000, 2000, 3000, 4000, 5000 Auflösung mm: 0,05 - 0,1 - 0,2 - 0,5 -1 Reihe HLS-L: Corsa 6000, 7000, 8000, 9000,10000, 11000, 12000 mm Risoluzione mm: 0,5 - 1 Technische Spezifikationen * Versorgung 10÷24 Vdc, 5Vdc für Leitungstreiber; Leistungsaufnahme = 60 mA * Ausgangssignale: Gegentakt, Leitungstreiber * Nullimpuls : 1 pro Geberumdrehung * Maximale Fahrgeschwindigkeit: 1 m/sec. * Startmoment auf Feder: HLS-S: 700 g - HLS-M: 600/900 g HLS-L 1500/2000 g * Edelstahlrad SUS304 mit Nylonmantel - Durchmesser 0,6/1 mm bruchlast 16/60 Kg. * Betriebstemperatur/Umidità relativa: -10 ÷ 60°C (HLS-S 0 ÷ 60°C) /35 ÷ 90% * Anschlüsse: Kabel 1 mt lang (HLS-S 50 cm) * Schutzgrad IP64 (HLS-S: IP50)
