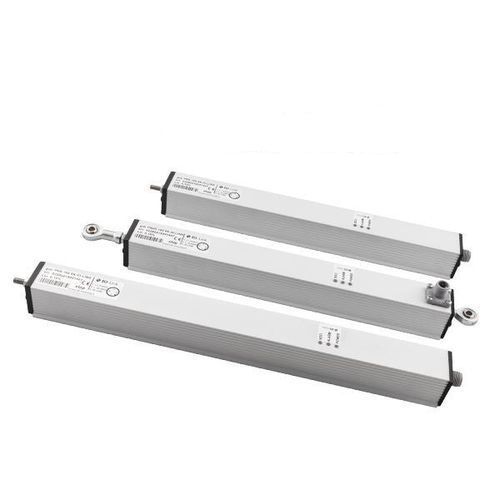

Linearer Positionssensor PNS / PN2S IO-Link

mit IO-Link-SchnittstelleIP65absolut

Absolute lineare Wegaufnehmer mit IO-Link-Schnittstelle Die absoluten linearen Wegaufnehmer PNS und PN2S mit IO-Link-Schnittstelle integrieren sich nahtlos in Netzwerkarchitekturen, die auf diesem Protokoll basieren. IO-Link ist ein Punkt-zu-Punkt-Kommunikationsprotokoll, das eine vereinfachte Kommunikation zwischen Sensoren und Ethernet- oder Feldbusnetzwerken in Produktionslinien ermöglicht. Es ist mit den meisten industriellen Feldbussen kompatibel, was die Integration in bestehende Systeme erleichtert. IO-Link-Wegaufnehmer sind dank der reduzierten Verkabelung, die das Protokoll erfordert, und der Auto-Parametrierungsfunktion der Netzwerkgeräte einfach zu installieren. PNS und PN2S bieten eine 12-Bit-Auflösung (4096 Positionen) und alle typischen Funktionen intelligenter Sensoren, wie die Diagnosefunktion, die Fehler bei der Parametrierung, Position und Temperatur signalisiert, sowie die Möglichkeit, Betriebsparameter festzulegen – maximale Position, Richtung der Positionszunahme, Temperatur- und Positionsalarmgrenze. Die Messwege der Wegaufnehmer reichen von 50 bis 950 mm. Die mechanische Befestigung erfolgt mittels der mitgelieferten Halterungen, die frei entlang des Körpers platziert werden können. Der Wegaufnehmer PN2S ist mit zwei Kugelgelenken an den Enden ausgestattet. Der Wegaufnehmer PNS kann mit Fühlstift, Kugelgelenken und selbstjustierenden Gelenken für die Luftbefestigung ausgestattet werden, um Montagefehlstellungen auszugleichen. Die Verbindungen werden durch einen M12-Stecker gewährleistet. Dank des robusten Aluminiumgehäuses, das einen hohen Schutz gegen Umwelteinflüsse bietet, können lineare Wegaufnehmer Anwendungen unter schwierigen Bedingungen standhalten. VERFÜGBARE MESSWEGE mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500 – 750* – 950* *Messwege 750 und 950 mm Serie PNS IO-Link TECHNISCHE SPEZIFIKATIONEN - Versorgungsspannung 10÷30 Vdc - Lebensdauer von 100.000.000 Operationen - Unendliche Auflösung - Hervorragende Linearität - Bewegungsgeschwindigkeit bis zu 5 m/sec. - Robustes Aluminiumgehäuse - Einfache Befestigung durch Klemmhalterungen - Elektrische Verbindungen durch M12-Stecker - Betriebstemperatur: -20° ÷ +80° C - Schutzgrad IP65 EINSTELLBARE PARAMETER - Maximale Position - Richtung der Positionszunahme - Temperaturalarmgrenze - Positionsalarmgrenze DIAGNOSEFUNKTIONEN - Parameter- oder Positionsfehler - Temperaturalarm STATUSANZEIGEN - 1 Signalleuchte für SDCI – Single Drop Communication Interface - 1 Alarmleuchte - 1 Einschaltleuchte VARIANTEN - PNS IO-Link Serie: Quadratischer Querschnitt 31 mm – Welle 6 mm – Radialstecker Verfügbare Messwege: mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500 – 750 – 950 Verfügbare Zubehörteile: Kugelgelenk, selbstjustierendes Gelenk, Fühlstift - PN2S IO-Link Serie: Quadratischer Querschnitt 31 mm – Welle 6 mm Radialstecker 2 Kugelgelenke mit Durchmesser 5 mm an den Enden Verfügbare Messwege: mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500
