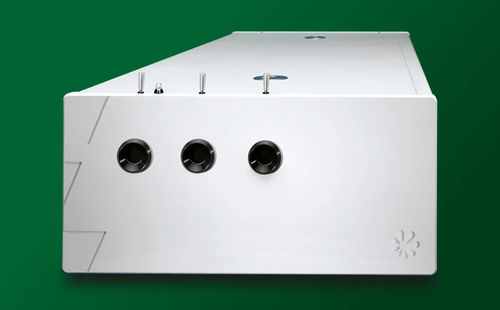

Nanosekunden-Lasersystem PhotoSonus T

Q-SwitchabstimmbarLabor

Der PhotoSonus T ist ein hochenergetischer, abstimmbarer Tischlaser, der für die photoakustische Bildgebung entwickelt wurde, insbesondere wenn eine hohe Probentiefe erforderlich ist. Diese Desktop-Version einer hochenergetischen, abstimmbaren Laserquelle ist für die Bildgebung größerer Gewebevolumina optimiert und integriert einen nanosekundenoptischen parametrischen Oszillator und einen Nd:YAG Q-switched Laser in einem kompakten Gehäuse.

Merkmale

• Freihändige, automatisierte Wellenlängenabstimmung von 330 bis 2600 nm
• Ultra-breiter OPO-Signalabstimmungsbereich von 660 bis 1320 nm
• Bis zu 230 mJ im Bereich 660–2600 nm, 35 mJ im Bereich 330–660 nm
• Schmale Linienbreite über den gesamten Abstimmungsbereich
• 3–5 ns Pulsdauer
• Fernsteuerung über Tastatur oder PC
• Separater Ausgang für 532 nm Strahl; Ausgang für 1064 nm optional
• OPO-Pumpenenergieüberwachung
• Schneller Wellenlängenwechsel innerhalb der gesamten Signal- oder Idlerbereiche

Anwendungen

• Photoakustische Bildgebung
• Blitzphotolyse
• Photobiologie
• Fernerkundung
• Nichtlineare Spektroskopie

Beschreibung
Drei Modelle mit unterschiedlichen Ausgangspulsenergiewerten und Wiederholraten sind verfügbar, wobei das leistungsstärkste Modell mehr als 230 mJ Pulsenergie liefert. Der Laser hält eine schmale Linienbreite (<10 cm⁻¹) über fast den gesamten Abstimmungsbereich aufrecht, was ihn für verschiedene spektroskopische Anwendungen geeignet macht. Das System wird über Tastatur oder PC mit den mitgelieferten LabVIEW™-Treibern ferngesteuert, und das Fernbedienungspad verfügt über ein hintergrundbeleuchtetes Display für eine einfache Bedienung auch mit Laserschutzbrillen. Die Wartung ist einfach und kostengünstig, mit der Möglichkeit, die Blitzlampe ohne Fehljustierung oder Leistungsverlust zu ersetzen. Das OPO-Pumpenenergieüberwachungssystem hilft, die Lebensdauer der optischen Komponenten zu verlängern.

Vorteile

• Hohe Pulsenergie (bis zu 230 mJ) ist sehr vorteilhaft für photoakustische Bildgebungsanwendungen
• Überlegene Abstimmungsauflösung (1–2 cm⁻¹) ermöglicht die Aufnahme hochwertiger Spektren
• Hoher Integrationsgrad spart Laborplatz
• Blitzlampenwechsel ohne Fehljustierung reduziert Wartungskosten
• Inhouse-Design und -Herstellung kompletter Systeme, einschließlich Pumpenlaser, gewährleistet zuverlässigen Garantie- und Nachgarantieservice sowie Ersatzteilversorgung
• Mehrere Steuerungsschnittstellen: USB, RS232, optional LAN und WLAN für einfache Integration
• Optionen für Dämpfer und Faserbündelkupplung für vielseitige experimentelle Aufbauten

Optionen

• -SH: Effizienter Frequenzverdoppler für den Bereich 330–660 nm
• -ER: Erweiterter OPO-Signalbereich (nur für T+ Modell)
• -FBC: Faserbündelgekoppelter Ausgang
• -ATTN: Pulsenergie-Dämpfer
• -H: Zusätzlicher Ausgang für 1064 nm Pumpenwellenlänge
• -EM: OPO-Energiemessgerät
• -AW: Wasser-Luft-gekühlte Stromversorgung

Spezifikationen

• Wellenlängenabstimmung: 330–2600 nm (automatisiert)
• OPO-Signalbereich: 660–1320 nm (T-10, T-20), 660–1064 nm (T+)
• OPO-Idlerbereich: 1065–2600 nm (alle Modelle)
• SH (optional): 330–660 nm (T-10, T-20), 330–530 nm (T+)
• Maximale Pulsenergie: OPO: 150 mJ (T-10), 130 mJ (T-20), 230 mJ (T+); SH: 25 mJ (T-10), 21 mJ (T-20), 35 mJ (T+)
• Linienbreite: <15 cm⁻¹
• Abstimmungsauflösung: 1 cm⁻¹ (Signal/Idler), 2 cm⁻¹ (SH)
• Pulsdauer: 3–5 ns (OPO), 4–6 ns (Pumpenlaser)
• Typischer Strahldurchmesser: 7 mm (T-10, T-20), 9 mm (T+)
• Typische Strahldivergenz: <2 mrad (OPO), <0.6 mrad (Pumpenlaser)
• Polarisation: Signalstrahl horizontal, Idler- und SH-Strahlen vertikal
• Pumpenwellenlänge: 532 nm
• Pulsenergiestabilität (StdDev): <2.5%
• Pulswiederholrate: 10 Hz (T-10, T+), 20 Hz (T-20)
• Gerätegröße (B × L × H): 456 × 821 × 270 mm
• Stromversorgungsgröße (B × L × H): 330 × 490 × 585 mm
• Umbilikallänge: 2.5 m
• Wasserverbrauch (max 20 °C): <10 l/min
• Raumtemperatur: 18–27 °C
• Relative Luftfeuchtigkeit: 20–80% (nicht kondensierend)
• Stromanforderungen: 200–240 VAC, einphasig, 50/60 Hz
• Stromverbrauch: <1.5 kVA (T-10), <2.5 kVA (T-20, T+)
• Sauberkeit: nicht schlechter als ISO Klasse 9

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen bleiben. Wenn er länger als eine Stunde vom Netz getrennt wird, ist vor dem Einschalten eine Aufwärmzeit von mehreren Stunden erforderlich.
