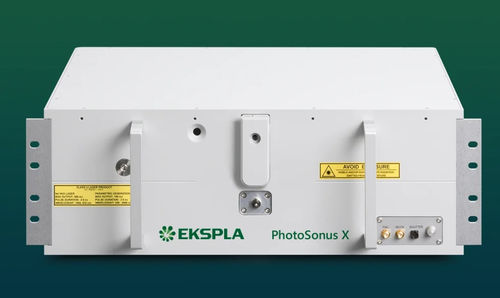

Pulslasersystem PhotoSonus X

ausgelösterFestkörperInfrarot

Der PhotoSonus X ist ein DPSS-Laser mit hoher Ausgangsleistung und einstellbarer Wellenlänge, der für die photoakustische Bildgebung entwickelt wurde und sich sowohl für präklinische als auch klinische Anwendungen eignet, bei denen schnelles Proben-Scanning und hochauflösende Bildgebung erforderlich sind. Seine hohe Ausgangsenergie, der breite Wellenlängenabstimmungsbereich, die Wiederholrate von bis zu 100 Hz und der schnelle Wellenlängenwechsel machen ihn ideal für hohe Datenakquisitionsraten und hochauflösende Bildgebung. Das System basiert auf einer diodengepumpten Festkörperlaserplattform, die einen leiseren Betrieb im Vergleich zu blitzlampengepumpten Lasern gewährleistet, was besonders für klinische Umgebungen von Vorteil ist. Der Laserausgang kann mit fast jedem Fasertyp gekoppelt werden, und optionale Funktionen wie ein interner Energiemesser und ein elektromechanischer Verschluss mit Selbsttestfähigkeit machen ihn bereit für die Zertifizierung in klinischen photoakustischen Anwendungen. Das gut durchdachte Systemdesign und die diodengepumpte Technologie gewährleisten hohe Zuverlässigkeit und niedrige Betriebskosten.

Merkmale

• Ultra-breiter Signalabstimmungsbereich von 660 bis 1300 nm
• Vollständig motorisierte Wellenlängenabstimmung
• Schneller Wellenlängenwechsel
• Extern auslösbar
• Hohe, bis zu 90 mJ Pulsenergie vom OPO
• 100 Hz oder 50 Hz Pulswiederholrate
• Zertifizierungsbereit
• Leiser Betrieb < 60 dB
• Integrierter DPSS-Pumplaser und OPO in einem Gehäuse
• Faserbündel- oder Faser-Ausgang
• Signal und Idler durch denselben Ausgang (optional)
• Integrierter Energiemesser (optional)
• Elektromechanischer Ausgangsverschluss mit Laserselbsttestfähigkeit

Spezifikationen

• Modellvarianten: PhotoSonus X-50, PhotoSonus X-100
• Wellenlängenbereich: Signal: 660–1300 nm; Idler (optional): 1065–2600 nm
• OPO-Ausgang MAX Pulsenergie: X-50: >90 mJ; X-100: >50 mJ
• Pulswiederholrate: X-50: 50 Hz; X-100: 100 Hz
• Abtastschritt: Signal: 0,1 nm; Idler: 1 nm
• Pulsdauer: 2–5 ns
• Signal-Linienbreite: < 15 cm⁻¹ bei 700 nm oder höher
• Typischer Signalstrahldurchmesser (1/e²): 6 ± 1 mm
• Steuerungsschnittstellen: LAN, RS232
• Kühlung: Geschlossener Luft-Wasser-Kreislauf (mit externem Kühler)
• Gerätegröße (B × L × H): 551 × 400 × 162 mm
• Stromversorgungsgröße (B × L × H): 483 × 390 × 140 mm
• Umbilikallänge: 0,5 m
• Betriebsraumtemperatur: 18–27 °C
• Relative Luftfeuchtigkeit: 20–80% (nicht kondensierend)
• Stromanforderungen: 100–240 V AC, einphasig, 50/60 Hz
• Stromverbrauch: < 2 kW

Zusätzliche Hinweise

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als eine Stunde vom Netz getrennt ist, ist eine Aufwärmzeit von einigen Stunden erforderlich, bevor er eingeschaltet wird.
