Femtosekunden-Lasersystem FemtoLux

FaserabstimmbarSchneid

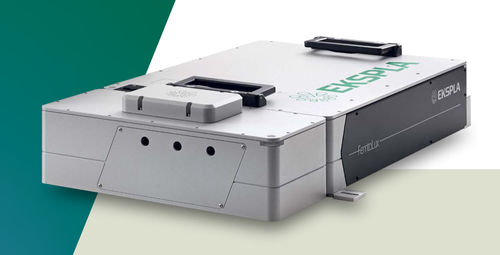

Der FemtoLux ist ein industrieller Femtosekundenlaser, der für maximale Zuverlässigkeit, nahtlose Integration und wartungsfreien 24/7/365-Dauerbetrieb ausgelegt ist und über eine innovative Trockenkühlung verfügt. Seine breite Palette an Optionen ermöglicht eine maßgeschneiderte Anpassung an verschiedene Materialbearbeitungsaufgaben, einschließlich Abtragen, Bohren, Schneiden und Ritzen. Merkmale

• Bei 1030 nm: 50 W typische maximale Ausgangsleistung, >300 µJ typische maximale Ausgangsenergie
• Bei 515 nm: 20 W typische maximale Ausgangsleistung, >50 µJ typische maximale Ausgangsenergie
• Bei 343 nm: 10 W typische maximale Ausgangsleistung, >25 µJ typische maximale Ausgangsenergie
• Hochenergieversion verfügbar (1 mJ bei 10 kHz)
• >750 µJ im Burst-Modus
• <350 fs - 1 ps Pulsdauer (abstimmbar)
• Pulsdauerverlängerung bis zu 1 ns
• Einzelschuss bis 4 MHz (AOM-gesteuert)
• MHz, GHz, MHz+GHz Burst-Modi
• Pulse-on-demand (PoD), mit einem Jitter von nur 20 ns (Spitze-Spitze)
• <0.5% RMS-Leistung Langzeitstabilität über 100 Stunden
• M² < 1,2
• Strahlenelliptizität > 0,85
• Wartungsfrei
• Trockenkühlung (kein Wasser verwendet)
• PSU und Kühleinheit in einem einzigen 4U-Rack-Gehäuse integriert
• Einfache und schnelle Installation
• Kompatibel mit Galvo- und Polygonscannern sowie PSO-Controllern

Ein zuverlässiges und vielseitiges Werkzeug für die Mikromaterialbearbeitung Der FemtoLux ist auf maximale Zuverlässigkeit und nahtlose Integration ausgelegt und unterstützt den wartungsfreien Betrieb mit innovativer Trockenkühlung. Die durchstimmbare Pulsdauer von <350 fs bis 1 ps und ein breiter AOM-gesteuerter Bereich von Pulswiederholraten (Einzelschuss bis 4 MHz) machen ihn für anspruchsvolle Mikrobearbeitungsanwendungen geeignet. Die maximale Pulsenergie beträgt mehr als 300 μJ bei Einzelpulsen und 750 µJ im Burst-Modus, was hohe Abtragsraten und einen hohen Durchsatz gewährleistet. Die fortschrittliche Steuerelektronik ermöglicht eine einfache Integration mit externen Steuerungen über eine REST-API (Windows, Linux und andere), was die Integrationszeit und die Ressourcen reduziert. Nahtlose Benutzererfahrung

• Einfache Integration - Fernsteuerung mit REST API über RS232 und LAN
• Verkürzte Integrationszeit - Demo-Elektronik für die Programmierung der Lasersteuerung verfügbar
• Einfache und schnelle Installation - kein Wasser, vollständig abnehmbarer Laserkopf, vom Endbenutzer installierbar
• Einfache Fehlersuche - integrierte Detektoren und ständige Protokollierung des Systemstatus
• Keine regelmäßige Wartung erforderlich

Anwendungsbereiche

• Herstellung von TGVs (Through Glass Vias) in Glas
• Schneiden von Dünnglas
• Nitinol-Stent-Bearbeitung
• Mikroelektronikfertigung
• Schneiden von wärmeempfindlichen Polymeren
• Ritzen von Dickglas
• Schwarz-/Farbmarkierung von medizinischen Werkzeugen

Innovatives "Trocken"-Kühlsystem Der FemtoLux-Laser verwendet ein direktes Kühlsystem, das den Bedarf an sperrigen Wasserkühlern und die damit verbundene Wartung überflüssig macht. Das Kältemittel zirkuliert von einem in das Netzteil integrierten Kompressor und Kondensator über gepanzerte flexible Leitungen zu einer Kühlplatte. Das System ist hermetisch abgedichtet, wartungsfrei und bietet eine hohe Kühleffizienz mit einem um >45 % niedrigeren Stromverbrauch im Vergleich zur Wasserkühlung. Direktes Kühlsystem

• Militärische Zuverlässigkeit
• Dauerhaft hermetisch abgedichtetes System (>90.000 Stunden MTBF)
• Wartungsfrei
• Hohe Kühleffizienz
• >45% geringerer Stromverbrauch als Wasserkühlung
• Kompakt und leicht

Einfache und zuverlässige Befestigung der Kühlplatte Die Kühlplatte ist für eine bequeme Installation vom Laserkopf abnehmbar. Die Kühleinrichtung ist zusammen mit dem Netzteil in einem einzigen 4U-Gehäuse integriert (Gesamtgewicht: 15 kg). Pulse-on-Demand (PoD)-Option

• Jitter von weniger als 20 ns gewährleistet konsistente und äquidistante Pulsabstände für die Hochgeschwindigkeits-Mikrobearbeitung
• Anpassbare Wiederholrate für die Bearbeitung komplexer Geometrien
• Schnellere Bearbeitungsgeschwindigkeiten und höhere Produktivität

PoD ermöglicht es dem Laser, nur bei Bedarf Pulse abzufeuern, was die Effizienz, Genauigkeit und Qualität der Mikrobearbeitung verbessert. Diese Funktion ist für Hochgeschwindigkeits- und Hochpräzisionsanwendungen unerlässlich, bei denen äquidistante Pulsabstände entscheidend sind. GHz-Burst-Option

• Jede gewünschte Intra-Burst-PRR kann unabhängig vom Master-Oszillator erreicht werden
• Identische Pulsabstände innerhalb von GHz-Bursts
• Kurz- und Lang-Burst-Bildungsmodi (0.5-10 ns für kurze, 20-500 ns für lange Bursts)
• MHz+GHz-Burst-Modus
• Einstellbare Amplitudenhüllkurve der GHz-Bursts
• Keine Vor-/Nachimpulse im GHz-Burst
• Kurze Impulsdauer innerhalb der Bursts

Die zum Patent angemeldete AFL-Technologie (All-in-Fiber Active Fiber Loop) ermöglicht eine flexible Burstbildung und den Betrieb in den Modi Einzelimpuls, MHz-Burst, GHz-Burst und MHz+GHz-Burst. Lasersteuerungsanwendung Die Ekspla-Steuerungsanwendung ermöglicht die routinemäßige Betriebssteuerung über LAN oder RS-232 mit selbstanpassender Software, die mit mehreren Systemen und Plattformen kompatibel ist. Anwendungen

• Glas: Präzise Herstellung durch Bohren, Schneiden und Fräsen von transparenten Materialien
• Polymer: Präzise Fertigung mit minimalen thermischen Auswirkungen
• Metall: Komplexe Formen, Schwarz/Weiß-Markierung und Färbung ohne chemische Zusätze
• Andere Materialien: Überlegene Präzision für komplexe 3D- und unkonventionelle Formen

Merkmale / Technische Daten

• Modelle: FemtoLux 30, FemtoLux 50
• Zentrale Wellenlänge: 1030 nm (Grundwelle), 515 nm (zweite Harmonische), 343 nm (dritte Harmonische)
• Pulswiederholrate: 100-200 kHz bis zu 2-4 MHz (modellabhängig)
• Durchschnittliche Ausgangsleistung: bis zu 50 W (1030 nm), bis zu 20 W (515 nm), bis zu 10 W (343 nm)
• Pulsenergie: >300 µJ (1030 nm), >50-55 µJ (515 nm), >25-30 µJ (343 nm)
• Pulsdauer: durchstimmbar, <350-400 fs bis 1 ps; Verlängerung auf bis zu 1 ns
• Strahlqualität: M² < 1,2 (typisch <1,1)
• Strahlelliptizität: >0,85
• Strahldivergenz: <1 mrad
• Thermische Stabilität der Strahlenausrichtung: <20 µrad/°C
• Strahldurchmesser: 2,5 ± 0,4 mm @ 65 cm (1030 nm)
• Polarisation: vertikal
• Triggerungsmodus: intern / extern
• Steuerung des Impulsausgangs: Frequenzteiler, Impulspicker, Burst-Modus, Paket-Triggerung, Leistungsabschwächung, Puls-on-Demand
• Steuerungsschnittstellen: RS232 / LAN
• Netzkabel: 3 m, abnehmbar
• Laserkopfkühlung: trocken (direkte Kältemittelkühlung durch abnehmbare Kühlplatte)
• Laserkopfabmessungen: 434 × 569 × 150 mm
• Abmessungen des Netzteils: 483 × 534 × 184 mm
• Netzanforderungen: 100-240 V AC, einphasig, 50/60 Hz
• Maximal zulässige Leistung: 800 W
• Umgebungstemperatur bei Betrieb: 18-27 °C
• Relative Luftfeuchtigkeit: 10-80% (nicht kondensierend)
• Luftverschmutzungsgrad: ISO 9 (Raumluft) oder besser
