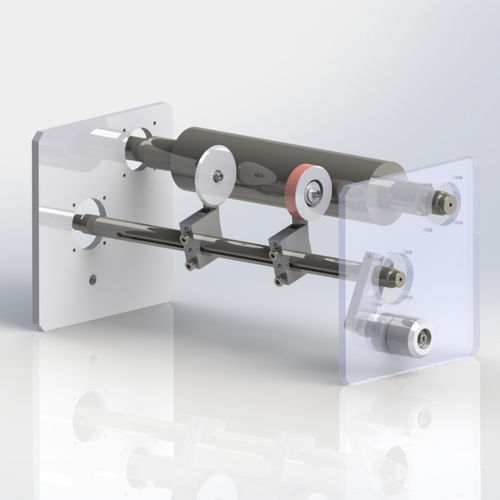

Spaltmaschine für Folien

für PapierautomatischInline

Produktbeschreibung
Modul zur Durchführung eines oder mehrerer Längsschnitte an flexiblen Bahnen. Es werden zwei Hauptmaterialgruppen unterschieden: synthetische Materialien und Papier. Die richtige Wahl des Schneidsystems gewährleistet saubere Schnitte und eine optimale Lebensdauer der Klingen.

Funktion
Nach der Montage an der Maschine können die Module bei Produktionsbedarf einfach ein- und ausgeschaltet werden. Alle Systeme sind mobil: Die Breitenverstellung ermöglicht Formatwechsel und die axiale Einstellung dient dem Zentrieren der Schnitte über die Baugruppe. Verschleißteile sind standardisiert, um permanenten Lagerbestand und schnellen Ersatzteilbedarf sicherzustellen.

Für synthetische Materialien

• Rasierklingen-Schneidsystem: Rasierklingen in Dicken von 0,2 bis 0,8 mm je nach Kunststofftyp; liefert besonders saubere Schnitte.
• Kreisförmige Klinge gegen Amboss: Stumpfe kreisförmige Klinge, die gegen einen gehärteten kreisförmigen Amboss drückt; der Schnitt erfolgt durch mechanischen oder pneumatischen Druck.

Für Papier

• Motorisierte kreisförmige Scherenklinge: Führt den Schnitt durch axialen Druck gegen einen kreisförmigen Amboss aus. Der Schereneffekt in Kombination mit der Motorisierung sorgt für hohe Leistungsfähigkeit und Haltbarkeit beim Schneiden abrasiver Materialien wie Papier. Kann über eine vorhandene Kraftübertragung angetrieben oder mit einem unabhängigen Motor ausgestattet werden.

Anwendungen & Merkmale

• Geeignet für mehrere flexible Bahnen und industrielle Produktionslinien.
• Verschiedene Schneidtechnologien verfügbar, abgestimmt auf Materialeigenschaften (Rasierklinge, Kreis-Amboss, rotativ Scherenprinzip).
• Breitenverstellung und axiales Zentrieren für Formatwechsel und präzise Schnittpositionierung.
• Mobile Module, die je nach Bedarf ein- oder ausgekuppelt werden können.
• Standardisierte Verschleißteile für schnellen Austausch.

Dokumentation / Pläne

• Technische Datenblätter sowie 2D-/3D-Zeichnungen sind auf Anfrage über das Produktformular verfügbar.

Charakteristika / Technische Spezifikationen

• Klingentypen: Rasierklingen (0,2–0,8 mm), kreisförmige Klingen gegen Amboss und motorisierte kreisförmige Scherenklingen.
• Schnittverfahren: Mechanischer Druck, pneumatischer Druck, axiale Scherenwirkung mit Motorisierung.
• Formatwechsel: Breitenverstellung (mobile Einheiten) und axiale Einstellung zur Zentrierung des Schnitts.
• Montageoptionen: Motorisiert (unabhängiger Motor oder an vorhandene Kraftübertragung gekoppelt) oder nicht motorisiert je nach Modul.
• Wartung: Standardisierte Verschleißteile für schnelle Verfügbarkeit und Austausch.
