Cutter-Querteilanlage

für Plattenservogesteuertquerschneidend

Produktübersicht
Zum Querschneiden flexibler Bahnen zur Herstellung von Bogen/Sheets konzipiert. Geeignet für eine breite Palette flexibler Materialien und wirksam bei niedrigen sowie hohen Betriebsdrehzahlen.

Funktion

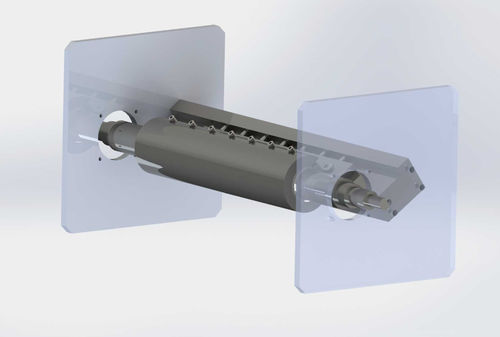

Besteht aus einem Amboss mit flacher Klinge und einer parallelen Walze mit zweiter flacher Klinge. Die Walzenrotation erzeugt eine kontrollierte Interferenz zwischen den Klingen zum Schneiden der Bahn. Klingen besitzen vier Schneidkanten, sind nachschärfbar, abnehmbar und individuell einstellbar für Winkelschnitte oder 90°-Schnitte. Klingenwechsel und Einstellungen sind unkompliziert; standardisierte Ersatzklingen sind in verschiedenen Formaten verfügbar.

Konfigurationen

• Variables Format: Servomotorische Antriebslösung zur Anpassung der Bogenlänge nach Bedarf.
• Festes Format: Mit Übertragung auf den Zugmotor der Maschine montiert für konstante Formate unabhängig von der Geschwindigkeit.

Wartung & Klingen
Klingen mit vier Schneidkanten, nachschärfbar. Schneller Klingenwechsel und individuelle Einstellung reduzieren Stillstandszeiten. Standardersatzklingen verfügbar in mehreren Formaten.

Technische Merkmale / Spezifikationen

• Schnittart: Querschneiden flexibler Bahn zur Gewinnung von Bögen/Sheets
• Schnittprinzip: Amboss mit Flachklinge + parallele Walze mit zweiter Flachklinge
• Klingen: vier Schneidkanten, nachschärfbar, abnehmbar und einstellbar
• Schnittwinkel: einstellbar für Winkelschnitte oder 90° (individuelle Klingenverstellung)
• Formatsteuerung: variabel (Servomotor) oder fest (Übertragung vom Maschinenantrieb)
• Antriebsanforderung: Übertragung (Montage am Zugmotor für festes Format)
• Betriebsgeschwindigkeit: geeignet für niedrige und hohe Schnittgeschwindigkeiten
• Materialien: kompatibel mit einer Vielzahl flexibler Materialien
• Ersatzteile: standardisierte Ersatzklingen in verschiedenen Formaten verfügbar
