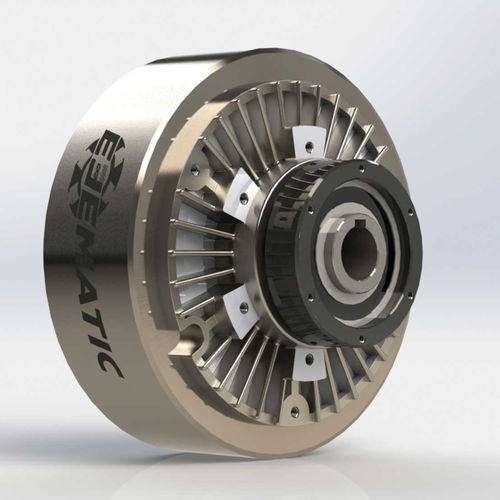

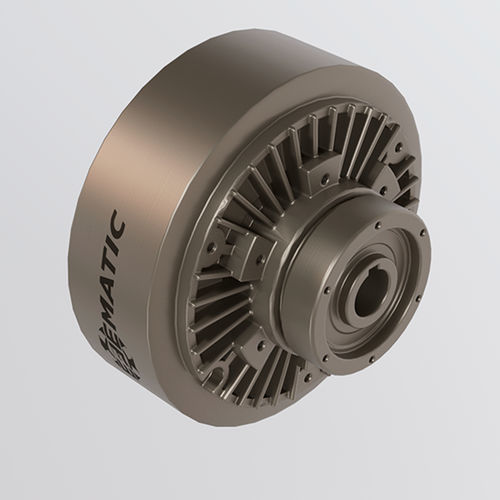

Pulver-Schaltkupplung CTS-PCL series

Magnetzur Spannungsprüfunggelagert

Produktübersicht
Magnetpartikel-Elektrokupplung zur präzisen Bandzugregelung bei Auf- und Abwickelprozessen. Das Drehmoment wird durch Anziehen und Freigeben magnetischer Partikel moduliert. Die Integration von Sensoren ermöglicht die automatisierte Spannungsregelung bei kleinen und großen Wickeldurchmessern.

Funktion
Erfordert 24 V DC Versorgung. Die Kupplung nimmt ein 0–10 V Steuersignal entgegen, einstellbar über Potentiometer oder über PWM-basierte Steuerungselektronik, die Sensordaten verarbeitet und das Drehmoment zur Echtzeit-Spannungsregelung anpasst.

Montage

• Versionen für doppelt gelagerte Wellen (zwei Lagerstellen).
• Versionen für Kragwellen / Cantilever-Montage.
• Montagezubehör und Edelstahlvarianten je nach Anwendung und Umgebung verfügbar.

Bandzugregelung

• Offene Regelung: Manuelle Einstellung durch den Bediener oder Steuerung über Wickeldurchmesser-Sensor; keine automatische Feedback-Korrektur.
• Geschlossene Regelung: Einsatz von Tänzern oder Kraftsensoren (Load Cells) zur Messung der Spannung und zum Vergleich mit einem Sollwert, wodurch automatische Korrekturen und höhere Prozessstabilität möglich sind.

Technische Spezifikationen

• Versorgungsspannung: 24 V DC erforderlich.
• Steuersignal: 0–10 V oder PWM-kompatibel.
• Drehmomentsteuerung: Magnetpartikel-Prinzip zur feinen Modulation des Drehmoments.
• Sensoranschlüsse: Wickeldurchmesser-Sensoren, Tänzer, Kraftsensoren.
• Regelungsarten: offene und geschlossene Regelung.
• Montageoptionen: doppelt gelagerte Wellen und Cantilever-Ausführung.
• Typische Anwendung: Spannungsregelung beim Auf-/Abwickeln über unterschiedliche Wickeldurchmesser.

Dokumentation & Bestellung

• Datasheet, Explosionszeichnungen und Montagepläne auf Anfrage verfügbar.
• Bei Bestellung Typ der Welle, benötigten Drehmomentbereich und Umgebungsbedingungen angeben.
