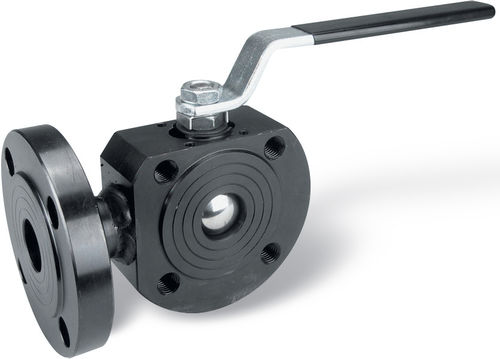

Kugelventil MOON 3W series
manuellMischfür Gas

Kugelventil
Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
manuell
Funktion
Misch
Medium
für Gas
Korpus
Flansch, Edelstahl, Kohlenstoffstahl
Anzahl Wege
3-Wege
Weitere Eigenschaften
antistatisch
DN

Min: 15 mm
(0,591 in)

Max: 100 mm
(3,937 in)

Druck

Min: 0 bar
(0 psi)

Max: 40 bar
(580,2 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 180 °C
(356 °F)

Beschreibung

ALLGEMEINE DATEN DER STANDARDAUSFÜHRUNG: • BAUFORM: AISI 316L Aus Stange und ASTM A 105 Aus Stange. • ALLGEMEINE VORSCHRIFTEN: BS EN ISO 17292:2004. • DURCHMESSER: DN15 - DN100. • DRUCKBEREICH: PN16/40 DN15 und DN50 - DN80 PN16 für DN65 und DN100. • TEMPERATURBEREICH: -20°C / +180°C 316L (PTFE) -10°C / +180°C A105 (PTFE) -20°C / +180°C LF2 (PTFE). • ANSCHLÜSSE aufflanschbar: UNI-EN 1092 und DIN2501 BL.1. • FLANSCHBOHRUNG: metrisch. • AUSBLASESICHERHEITSSPINDEL. • ANTISTATIKVORRICHTUNG: Ab DN25(auf Anfrage ab DN15 – DN20). • ABDICHTUNG: dreifache, patentierte Schaltwellenabdichtung mit Labyrintheffekt und automatische Regelung des Dichtsystems mit Tellerfedern. • ANSCHLUSS: ISO 5211 für Zusammenbau mit Stellantrieben. • BETÄTIGUNGSELEMENT: Handhebel. Erhältliche Farben: schwarz, gelb. ALLGEMEINE ANWENDUNGEN: ANWENDUNG als Absperrventil (ON-OFF) für: die Umleitung oder Mischung der Fluide und Gase an Anlagen im Allgemeinen. Für Spezialanwendungen sind die Kompatibilität mit den Prozesseigenschaften sowie die Korrosionsbeständigkeit auch anhand der entsprechenden Tabelle zu prüfen. SONDERAUSFÜHRUNGEN: • PTFE+15% GLASFASER: + 190°C. • PTFE+CARBOGRAFIT: + 200°C (optimal von 60°c bis 200°C). • Wuchtbohrung an der Kugel. • PN40 DN65 - DN100 • Untersetzungsgetriebe mit Handbetätigung . • Spindelverlängerungen 50mm oder 100mm. • Für weitere Sonderanfragen bitte unsere Vertriebsabteilung kontaktieren.
