Optisches Mikroskop Point Source Microscope

Messtechnikfür Qualitätskontrollefür Produktionsanlagen

Überblick Das Point Source Microscope ist ein tragbares Inspektionsmikroskop, entwickelt für schnelle, hochpräzise optische Ausrichtung und Verifikation mittels konfokaler Hellfeldbildgebung und auto-stigmatischer Mikroskopie. Es senkt Systemkosten, indem es entspanntere mechanische Toleranzen an Optiken und Halterungen ermöglicht, und eignet sich für Anwendungen von einfachen Optiken bis hin zu komplexen Systemen wie Spektrometern und asphärischen Spiegeln. Das Gerät wird per USB betrieben und wird mit der Software PSMAlign geliefert.

Hauptmerkmale

• Hochpräzises Inspektionswerkzeug ohne Interferometer
• Misst Krümmungsradien und prüft Linsenorientierungen
• Tragbar, USB-betrieben für den sofortigen Einsatz vor Ort
• Ermöglicht präzise optische Ausrichtung und Leistungsüberprüfung
• Hohe Empfindlichkeit, geeignet für Produktions- und Qualitätskontrollumgebungen
• Enthält PSMAlign-Software für Bildanalyse und Ausrichtungsworkflows

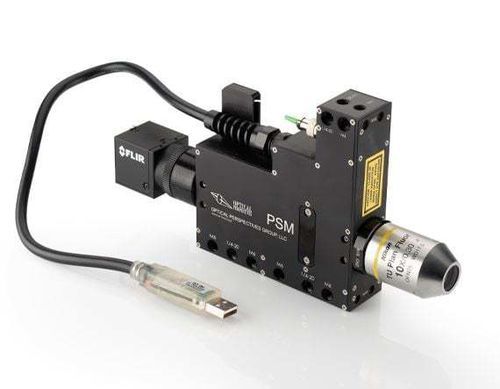

• Foto zeigt das mitgelieferte 10X Nikon-Objektiv

PSMAlign-Software & Bildgebungsfähigkeiten PSMAlign ist eine Open-Source, Python-basierte Software, die mit dem Mikroskop geliefert wird. Sie misst die Position eines reflektierten oder durchgelassenen fokussierten Punktbildes relativ zur PSM-Optikachse, liefert detaillierte Daten zu Bildgröße und -form als 16-Bit-Intensitätsdateien und erlaubt den Export von Daten in CSV- oder PNG-Formaten. Mit entferntem Mikroskopobjektiv funktioniert das System als Autokollimator und kann µm-Messungen in Bogensekunden zur Winkelbewertung umrechnen.

Software / Bedienelemente

• Zwei Tracking-Fenster: eines zeigt die Kameradarstellung in Pixeln, das andere Objektbereichs-Messungen in Mikrometern (µm) abhängig von der Vergrößerung
• Zoom per Mausrad einstellbar; ein orangefarbener Rahmen zeigt den Objektbereichsstandort im Kamerafenster an
• Ein magentafarbiges Kreuz markiert die PSM-Optikachse; Koordinaten zeigen den Bildschwerpunkt relativ zu dieser Achse
• Automatische Belichtungssteuerung mit einstellbarer Verschlusszeit und Verstärkung zur Vermeidung von Pixelsättigung
• Intensitätsregelung für zwei interne Lichtquellen über Schieberegler
• Heller Laser als Option zur Verbesserung der Sichtbarkeit bei der Ausrichtung unter Umgebungslicht
• Open-Source-Code ermöglicht Anpassungen; geplantes Update fügt Datenlogging mit konfigurierbarer Zeitbasis hinzu

Anwendungen Geeignet für optische Ausrichtung, Messung des Krümmungsradius, Überprüfung der Linsenorientierung, Produktion- und Qualitätskontrolle, Ausrichtung von Spektrometern und Verifikation asphärischer oder komplexer optischer Elemente.

Technische Spezifikationen

• Stromversorgung: USB-betrieben (kein Netzanschluss erforderlich)
• Bildgebungsmodi: konfokale Hellfeldbildgebung und auto-stigmatische Mikroskopie
• Software: PSMAlign (Open-Source, Python-basiert) — misst Bildschwerpunkt und Abstand zur Optikachse; exportiert 16-Bit-Intensitätsdateien (CSV, PNG)
• Funktioniert als Autokollimator, wenn das Objektiv entfernt ist (µm → Bogensekunden Umrechnung)
• Beispiel mitgelieferte Optik: Produktfoto zeigt das mitgelieferte 10X Nikon-Objektiv
• Bedienelemente: einstellbare Belichtung, Verschlusszeit, Verstärkung, Zoom und Intensitätsregler der Lichtquellen
• Datenoutput: 16-Bit-Intensitätsdateien; CSV- und PNG-Export
• Typische Einsatzfälle: Ausrichtung von einfachen Optiken bis zu komplexen Systemen (Spektrometer, asphärische Spiegel), Produktions-QA
