Spiegelhalter für Montage

nicht angegeben

Übersicht

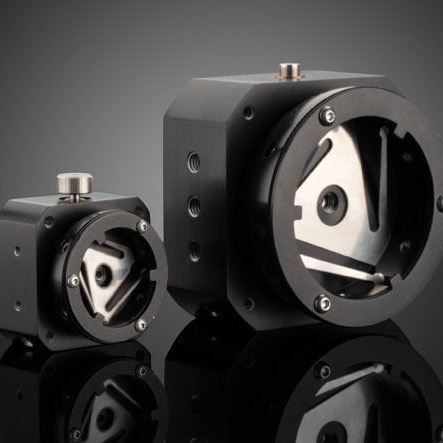

Cardan-Montagen mit geringer Wellenfrontverzerrung bieten eine spannungsarme, temperaturbeständige Befestigungslösung für Spiegel mit 25 mm oder 50 mm Durchmesser. Das Design verwendet eine Flexur-Feder, die Spannungen am montierten Optikteil abbaut und an den Kontaktpunkten des Halteringes eine kontrollierte Gegenkraft ausübt, um die Stabilität zu gewährleisten. Ein positiver Verriegelungsmechanismus erhöht die Widerstandsfähigkeit gegen Vibrationen und thermische Verschiebungen. Montagegewinde an vier von sechs Seiten erleichtern die OEM-Integration.

Hauptmerkmale

• Drehpunkt zentriert auf der optischen Fläche für präzise Kipp-/Drehbewegungen
• Spannungsarmes Montagessystem mit Flexur-Feder zur Minimierung der Wellenfrontverzerrung
• Positiver Verriegelungsmechanismus für Stabilität bei Vibration und Temperaturänderungen
• Montagegewinde an 4 von 6 Seiten (geeignet für OEM-Integration)
• Verfügbar für Optikdurchmesser 25.0/25.4 mm und 50.0/50.8 mm

Produktvarianten

• Optikdurchmesser 25.0 / 25.4 mm — Lager-Nr. #71-792
• Optikdurchmesser 50.0 / 50.8 mm — Lager-Nr. #71-793

Technische Daten

• Winkelbereich: ±3°
• Montagegewinde: M4 x 0.7 (Gewinde an 4 von 6 Seiten)
• Drehpunkt: zentriert auf der optischen Fläche
• Montagetyp: Cardan mit geringer Wellenfrontverzerrung, Flexur-Feder und positiver Verriegelung

Anwendungen

• OEM-Optikbaugruppen und Instrumentenintegration
• Laborsysteme, die minimale induzierte Wellenfrontfehler erfordern
• Umgebungen mit Vibration oder thermischer Variation, die eine stabile Spiegelhaltung erfordern
