Mikrometrisches Lineal XT915

Übersicht
Das Easy-Laser XT915 Planheitsmesssystem ist primär für Flansch- und Drehkranzprüfungen sowie für andere industrielle Planheitsmessungen konzipiert. Das XT915 eignet sich für Hersteller, die schnelle und reproduzierbare Flanschprüfungen über lange Distanzen benötigen. Die Dokumentation ist im Lieferumfang enthalten.

Hauptmerkmale

• Schnelle Messung durch einen motorisierten, rotierenden Laserkopf (XT21), der eine kontinuierliche Laserfläche erzeugt.
• Messbereich bis zu 12 m [40'] für langspannige Flanschprüfungen.
• Drei Grobausrichtungsziele zur Vereinfachung und Beschleunigung der Einrichtung.
• Geführtes Flange-flatness-Programm, das den Anwender schrittweise führt und sofort Ergebnisse liefert.
• Planheitshalter für einhändige Bedienung des Detektors und verbessertes Positionieren gegenüber Standardmagnetfüßen.
• Hochauflösender Detektor (XT7) mit langer Betriebsdauer für den industriellen Einsatz.
• Upgrade-Option auf XT920 für höhere Präzision, größere Reichweiten und erweiterte geometrische Messfunktionen.

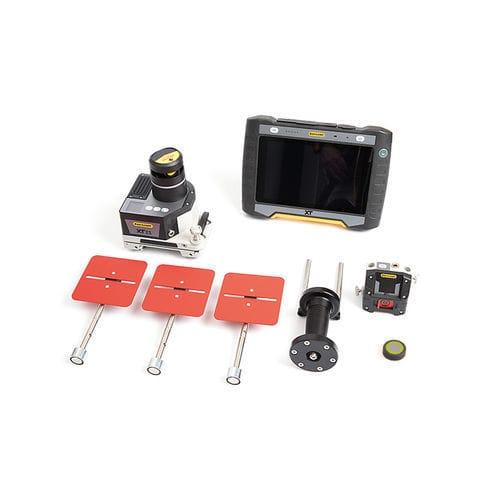

Systembestandteile / Lieferumfang

• XT7 Detektor (2-Achsen TruePSD 20×20 mm)
• XT21 Lasertransmitter (motorisierter rotierender Kopf)
• Ziele 100×100 mm (in der Regel 3 Stk. enthalten)
• XT Planheitshalter (handgeführte Detektorhalterung)
• Fernbedienung
• Maßband 5 m [16.4']
• Ladegerät (100–240 V AC), DC-Split-Ladekabel, DC-zu-USB-Adapter
• Reinigungstuch für Optiken, USB-Stick mit Handbüchern, Inbusschlüsselsatz
• Transportkoffer mit Rollen

Funktion
Positionieren Sie den XT21 Transmitter so, dass die rotierende Laserfläche den Messbereich abdeckt. Verwenden Sie die Grobausrichtungsziele für die Erstjustage, dann bringen Sie den Detektor mithilfe des Planheitshalters an den einzelnen Messpunkten an und erfassen die Werte. Das Programm führt den Anwender durch die Messsequenz und zeigt die Planheitsergebnisse sofort nach der Messung an.

Technische Daten

• Messdistanz: bis zu 12 m [40']
• Laserflächen-Planheit: ±0.01 mm/m [±0.01 mils/inch]
• XT7 Detektor — Typ: 2-Achsen TruePSD 20×20 mm [0.79×0.79"]
• XT7 — Kommunikation: Bluetooth
• XT7 — Interne Batterie: Li‑Ion wiederaufladbar
• XT7 — Betriebsdauer (kontinuierlich): bis zu 16 Stunden
• XT7 — Auflösung: 0.001 mm [0.05 mils]
• XT7 — Messgenauigkeit: stationärer Strahl ±0.001 mm ±1 %; rotierender Strahl ±0.01 mm ±1 %
• XT7 — Elektronisches Inklinometer: Auflösung 0.1°
• XT7 — Temperatursensoren: ±1 °C Genauigkeit
• XT7 — Umweltschutz: IP66/67
• XT7 — Betriebstemperatur: -10–50 °C [14–122 °F]
• XT7 — Lagertemperatur: -20–50 °C [-4–122 °F]
• XT7 — Relative Luftfeuchte: 10–95 %
• XT7 — Gehäuse: eloxiertes Aluminium + PC/ABS + TPE
• XT7 — Abmessungen (B×H×T): 76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — Gewicht: 241 g [8.5 oz]
• XT21 Lasertransmitter — Typ: Diodenlaser
• XT21 — Wellenlänge: 630–680 nm
• XT21 — Laser-Sicherheitsklasse: Klasse 2
• XT21 — Ausgangsleistung: < 1 mW
• XT21 — Strahldurchmesser: 6 mm [0.24"] an der Öffnung, ~10 mm [0.39"] bei 12 m [40']
• XT21 — Messbereich: bis zu 12 m [40']
• XT21 — Batterie: Li‑Ion wiederaufladbar
• XT21 — Betriebsdauer (kontinuierlich): bis zu 16 Stunden
• XT21 — Aufwärmzeit: 15 min
• XT21 — Betriebstemperatur: 0–50 °C [32–122 °F]
• XT21 — Lagertemperatur: -20–50 °C [-4–122 °F]
• XT21 — Relative Luftfeuchte: 10–95 %
• XT21 — Laserflächen-Planheit: ±0.01 mm/m
• XT21 — TFT-Display: 240 × 240 px, RGB
• XT21 — Gehäuse: eloxiertes Aluminium + PC/ABS + TPU
• XT21 — Abmessungen (B×H×T): 147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — Gewicht: 2060 g [72.66 oz]
