Laser-Ausrichtsystem XT920

WelleRollenfür Werkzeugmaschinen

Übersicht
Das Easy-Laser® XT920 Geometric Messsystem ist eine modulare Lösung für geometrische Messungen in industriellen Umgebungen. Es misst Geradheit, Ebenheit, Rechtwinkligkeit, Parallelität und Lot in einer Vielzahl von Anwendungen. Das System bietet vier Laser-Sender (XT20, XT21, XT22, XT23) und enthält gebräuchliche Halterungen; es ist erweiterbar für zukünftige Messanforderungen.

Wählen Sie den passenden Laser-Sender
Mit dem XT920 können Sie XT20, XT21, XT22 oder XT23 wählen. Der XT22 bietet die größte Reichweite und die fortschrittlichste Optik; die Auswahl richtet sich nach Messbereich, Strahldurchmesser und den benötigten Funktionen für aktuelle und zukünftige Aufgaben.

Ein Detektor, mehrere Anwendungen
Der geometrische Detektor XT7 erkennt stationäre und rotierende Laserstrahlen, sodass Sender für neue Anwendungen hinzugefügt werden können, während derselbe Detektor weiterverwendet wird. Der Detektor verfügt über ein großes Frontdisplay zur geführten Einrichtung und Messung, einen TruePSD 20x20 mm Sensor, Bluetooth-Kommunikation und Schutzart IP66/67.

Passen Sie das System Ihren Anforderungen an
Der XT920 wird mit einer Auswahl nützlicher Halterungen geliefert. Fügen Sie Standardzubehör hinzu oder entwickeln Sie kundenspezifische Halterungen für spezielle Aufgaben. Die PSD-Position im XT7 entspricht der der XT70-M Einheit, was die Kombination von Halterungen und Komponenten zwischen XT-Systemen vereinfacht.

Hauptstärken

• Hohe Messgenauigkeit — präzise Laser-Sender und der XT7 Detektor liefern genaue Messwerte für anspruchsvolle industrielle Anwendungen.
• Vielseitige Halterungen — Halterungen ausgelegt für Stabilität, Reproduzierbarkeit und effiziente Montage.
• Plattformübergreifende Kompatibilität — Schnittstellen zu Easy-Laser Anzeigegeräten sowie iOS/Android-Geräten zur Datenanzeige und -aufzeichnung.

Häufig verwendete Programme (Beispiele)

• Grundlegende Ebenheit — Prüfen der Ebenheit von Fundamenten und Rahmen mit zwei Punktreihen (2–8 Punkte pro Reihe). Erfordert einen separaten Laser-Sender.
• Geradheit — Messen langer Wellen, Walzen, Lagerzapfen, Auflager, Schienen und Maschinenstrukturen. Liefert horizontale und vertikale Ausrichtungsergebnisse grafisch und numerisch; automatische Best-fit-Berechnung. (Erfordert XT20 oder XT22 Sender.)
• Values – Erweiterte Anwendungen — Unterstützt die meisten geometrischen Messungen mit geeigneten Einheiten und Halterungen; nützlich für die komplette Maschineninstallation. Die Schnittstelle kann bis zu vier Einheiten gleichzeitig anzeigen und unterstützt automatische Aufzeichnung und Notizen pro Messpunkt.

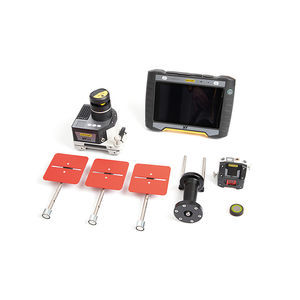

Systemteile (Beispiele enthalten oder wählbar)

• XT20 Laser-Sender
• XT21 Laser-Sender
• XT22 Laser-Sender
• XT23 Laser-Sender
• XT7 Detektor
• Multi-Halterung für Laser-Sender
• Magnetfuß mit drehbarem Kopf
• Versatzhalterung
• Verlängerbare Stangen

Ein komplettes System enthält (Standardteile)

• 1 Detektor XT7
• 1 Fernbedienung
• 1 Multi-Halterung für XT Laser-Sender
• 1 Magnetfuß mit drehbarem Kopf
• 2 Magnetfüße
• 2 Versatzhalterungen
• 4 Stangen 75 mm [2.95"]
• 8 Stangen 120 mm [4.72"]
• 1 Maßband 5 m [16.4']
• 1 Ladegerät (100–240 V AC)
• 1 DC-Splittkabel zum Laden
• 1 DC-zu-USB-Adapter zum Laden
• 1 Reinigungstuch für Optiken
• 1 USB-Speicher mit Handbüchern
• 1 Inbusschlüsselsatz
• 1 Montageschrauben für XT Laser-Sender

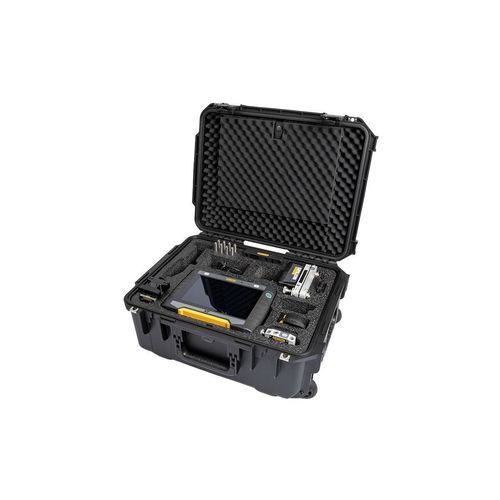

• 1 Transportkoffer mit Rollen
• Fügen Sie den Laser-Sender Ihrer Wahl hinzu: XT20, XT21, XT22 oder XT23

Hinweise zu Detektoren und Sendern
Der XT7 Detektor erkennt stationäre und rotierende Strahlen, verfügt über einen 2-Achsen TruePSD 20x20 mm Sensor, Bluetooth-Funk, interne Li-ion Batterie, Auflösung 0.001 mm und typische Betriebsdauer bis zu 16 Stunden. XT Sender unterscheiden sich in Reichweite, Strahldurchmesser und Funktionen (XT20/XT21/XT22/XT23).

Spezifikationen

• Systemname: XT920 Geometric
• Brand: Easy-Laser®
• Detektor: XT7 — 2-Achsen TruePSD 20x20 mm; Bluetooth-Funk; interne Li-ion Batterie; Betriebsdauer bis zu 16 h; Auflösung 0.001 mm; Messgenauigkeit stationärer Strahl ±0.001 mm ±1%, rotierender Strahl ±0.01 mm ±1%; elektronischer Inklinometer Auflösung 0.1°; Temperatursensoren ±1°C; IP66/67; Abmessungen BxHxT: 76 x 76.6 x 46.4 mm; Gewicht 241 g.
• XT20 Laser-Sender — Diodenlaser; Wellenlänge 630–680 nm; Lasersicherheitsklasse 2; Ausgang < 1 mW; Strahldurchmesser 6 mm am Ausgang, 10 mm bei 20 m; Messbereich Radius 20 m; Bluetooth-Funk; Li‑Ion Batterie; Betriebsdauer bis zu 30 h; Aufwärmzeit 15 min; Betriebstemp. -10–50 °C; Schutzart IP55; Display 240x240 px; Gehäuse eloxiertes Aluminium + PC/ABS + TPU; Abmessungen BxHxT 147x126x152 mm; Gewicht 2065 g.
• XT21 Laser-Sender — Diodenlaser; Wellenlänge 630–680 nm; Klasse 2; Ausgang < 1 mW; Strahldurchmesser 6 mm am Ausgang, ~10 mm bei 12 m; Messbereich bis 12 m; Li‑Ion Batterie; Betriebsdauer bis zu 16 h; Aufwärmzeit 15 min; Lagerung -20–50 °C; relative Luftfeuchte 10–95%.
• XT22 Laser-Sender — fasergekoppelter Diodenlaser; Wellenlänge 630–680 nm; Klasse 2; Ausgang < 1 mW; Strahldurchmesser 6 mm am Ausgang, 13 mm bei 40 m; Messbereich Radius 40 m; Bluetooth-Funk; Li‑Ion Batterie; Betriebsdauer bis zu 30 h; Aufwärmzeit 15 min; Betriebstemp. -10–50 °C; Ebenheit der Laserfläche ±0.01 mm/m.
• XT23 Laser-Sender — Diodenlaser; Wellenlänge 630–680 nm; Klasse 2; Ausgang < 1 mW; Strahldurchmesser 6 mm am Ausgang, 13 mm bei 40 m; Messbereich 20–40 m abhängig von Kommunikation; Bluetooth-Funk (40 m Reichweite angegeben); Li‑ion Batterie; Betriebsdauer bis zu 16 h; Aufwärmzeit 15 min; Betriebstemp. 0–50 °C in einigen Modellen; Ebenheit der Laserfläche ±0.01 mm/m; Rechtwinkligkeit zwischen Strahlen ±0.01 mm/m (modellabhängig).
• Umgebung und Handhabung: Komponenten für Außen-/Industriegebrauch ausgelegt; relative Luftfeuchte typ. 10–95%; Lagertemperaturen typ. -20–50 °C; Gehäuse aus eloxiertem Aluminium, PC/ABS und TPU; System erweiterbar durch Zubehör und Halterungen.
