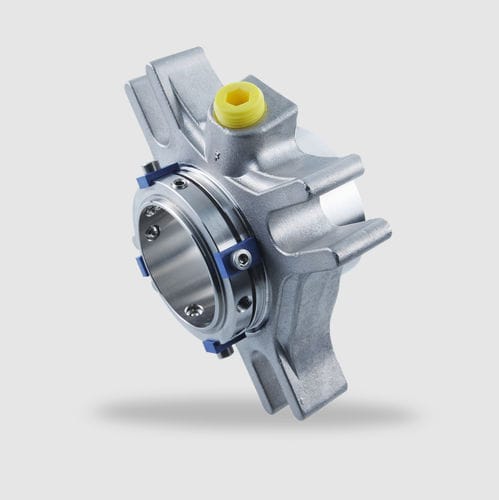

Patronengleitringdichtung

für PumpenMetallStahl

Einzeldichtung Lieferbar für Standard- (Cartex-ASPN) und Big Bore- (Cartex-ABPN) Einbauräume Cartridgeausführung Entlastet Drehrichtungsunabhängig Einzeldichtung mit Spülanschluss (-ASPN, -ABPN) und mit Quench kombiniert mit Wellendichtring (-ASQN, -ABQN) oder Drosselring (-ASTN, -ABTN) Vorteile Ideal für den Einsatz in ANSI Pumpen Universell einsetzbar: für Umbau von Packungen, Retrofits oder Erstausrüstungen Keine maßlichen Modifikationen des Stopfbuchsraumes notwendig, geringe radiale Einbauhöhe Ideal für Standardisierungen Keine Beschädigung der Welle durch dynamisch belasteten O-Ring Längere Lebensdauer Vermeidung von Montagefehlern Vermeidung von Beschädigungen und Eintrag von Schmutz während der Montage Einfache und schnelle Montage durch vormontierte Einheit (Reduzierung der Stillstandszeiten) Einsatzbereich Wellendurchmesser: d1 = 1,000" ... 3,750" Größere Durchmesser auf Anfrage Gleitwerkstoffkombination BQ1 Gleitgeschwindigkeit: vg = 16 m/s (52 ft/s) Gleitwerkstoffkombination Q1Q1 bzw. U2Q1 Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s) Axialbewegung: ±1,0 mm, d1 ≥75 ± 1,5 mm Werkstoffe Gleitring: Siliziumkarbid (Q1), Kohlegrafit kunstharzimprägniert (B), Wolframkarbid (U2) Gegenring: Siliziumkarbid (Q1) Nebendichtungen: FKM (V), EPDM (E), FFKM (K), Perfluor-Kautschuk/PTFE (U1) Federn: Hastelloy® C-4 (M) Metallische Teile: CrNiMo-Stahl (G) Standards und Freigaben ANSI Empfohlene Anwendungen Prozessindustrie Petrochemische Industrie Chemische Industrie Pharmazeutische Industrie Kraftwerkstechnik Zellstoff- und Papierindustrie Wasser- und Abwassertechnik Bergbauindustrie Nahrungsmittelindustrie Universell einsetzbar ANSI Pumpen
