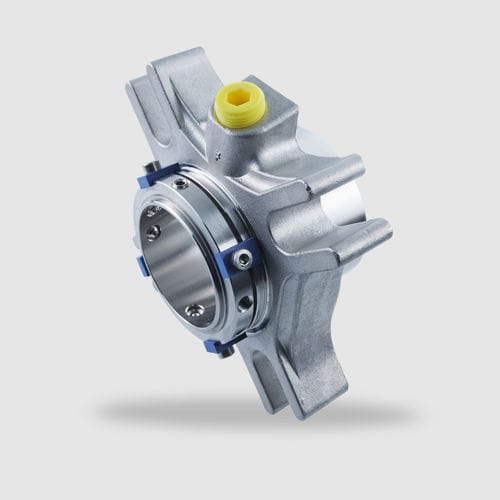

Patronengleitringdichtung

PumpenMetallStahl

Einzeldichtung Cartridgeausführung Entlastet Drehrichtungsunabhängig Einzeldichtung ohne Anschlüsse (-SNO), mit Spülanschluss (-SN) und mit Quench kombiniert mit Wellendichtring (-QN) oder Drosselring (-TN) Verschiedene Varianten für ANSI-Pumpen (z.B. -ABPN) und Exzenterschneckenpumpen lieferbar (-Vario) Vorteile Ideal für Standardisierungen Universell einsetzbar: für Umbau von Packungen, Retrofits oder Erstausrüstungen Keine maßlichen Modifikationen des Stopfbuchsraumes notwendig (Kreiselpumpen), geringe radiale Einbauhöhe Keine Beschädigung der Welle durch dynamisch belasteten O-Ring Längere Lebensdauer Einfache und schnelle Montage durch vormontierte Einheit Individuelle Anpassung an Pumpendesign möglich Kundenspezifische Ausführungen lieferbar Einsatzbereich Wellendurchmesser: d1 = 25 ... 100 mm (1,000" ... 4,000") Größere Durchmesser auf Anfrage Gleitwerkstoffkombination BQ1 Gleitgeschwindigkeit: vg = 16 m/s (52 ft/s) Gleitwerkstoffkombination Q1Q1 bzw. U2Q1 Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s) Axialbewegung: ±1,0 mm, d1 ≥75 ±1,5 mm Werkstoffe Gleitring: Siliziumkarbid (Q1), Kohlegrafit kunstharzimprägniert (B), Wolframkarbid (U2) Gegenring: Siliziumkarbid (Q1) Nebendichtungen: FKM (V), EPDM (E), FFKM (K), Perfluor-Kautschuk/PTFE (U1) Federn: Hastelloy® C-4 (M) Metallische Teile: CrNiMo-Stahl (G), CrNiMo-Stahlguss (G) Empfohlene Anwendungen Prozessindustrie Petrochemische Industrie Chemische Industrie Pharmazeutische Industrie Kraftwerkstechnik Zellstoff- und Papierindustrie Wasser- und Abwassertechnik Bergbauindustrie Nahrungsmittelindustrie Zuckerindustrie Universell einsetzbar Kreiselpumpen Exzenterschneckenpumpen Prozesspumpen
