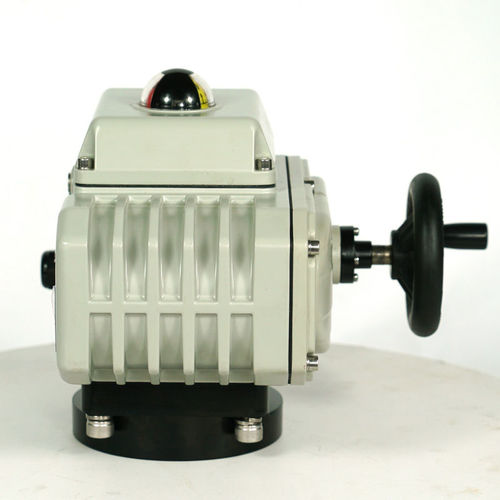

Elektrischer Ventilantrieb DCL-F series

Schwenkfür AbsperrklappenAluminium

Stellungsübermittler rüstete Feedback der Vierteldrehung actuator/4-20mA für Ventilposition aus Entworfen für kleine Vierteldrehungsanwendungen. Der Auslöser kann die Ventile automatisieren, die eine Rotation von bis 100 Grad erfordern. Um zu helfen die Komponenten zu schützen und das Leben des Auslösers zu verlängern, ist eine Antikondensationsheizung optional Ein thermischer Schutz wird zur Verfügung gestellt, um den Motor vor Überheizung zu schützen. Standardzeit/Drehmoment: - 20S zu 75S/50Nm zu 2500Nm/442in.lbs zu 22125in.lbs Gesamtgewicht: - 2.5KG zu 20KG Eigenschaft: - ISO5211 verweisen Installation Hafen-Größe: - Standard Schutz-Grad: - IP67 NEMA4/4X Ausgangssignal: - 4-20mA Installations-Winkel: - 360° Anwendung: - Ventil Leistungsstärke: - 8W zu 140W Umgebende Temperatur: - -25℃~+55℃/-13°F~+131°F Stromversorgung: - 24VAC/110VAV/220VAC Ventilkörper: - Drosselventil, Kugelventil, Schieber Beschreibung Modellstellglied DCL F wird mit selbst-entwickeltem Stellungsübermittler ausgerüstet, um Analogsignal 4-20mA der Ventilposition auszugeben. Es kann im sich hin- und herbewegenden Kontrollsystem von 3 Punkt weit verbreitet sein, VierteldrehungsDrosselventile, Kugelventile oder Dämpfer zu fahren. Diese Art des Kontrollsystems kann ununterbrochenes Analogsignal des Ventilpositionssignals erhalten, zu entscheiden, wann man Macht- oder Rückleistungsrichtung abschneidet. Der Arbeitszyklus des Auslösers ist 70%, oder höher, für Ein-Ausart, kann Auslöser für, 20mins ohne Halt zu arbeiten halten. Für Modulationsart kann Auslöser 1200times/hour beginnen. Die ganze offene vollständige Auswahl u. der nahe Lebenszyklus ist in 10000mal und 200000mal beginnen oben.
