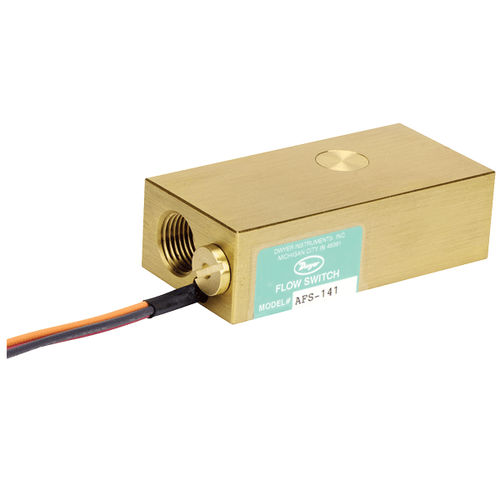

Kolben-Durchflusswächter AFS series

für Wasserfür Ölfür Gas

Die einstellbaren Durchflussschalter der Serie AFS sind von außen einstellbare Kolben-Durchflussschalter für Öle, Flüssigkeiten und Gase. Diese Serie bietet eine unbegrenzte Anzahl von Durchflusseinstellungen von 0,5 bis 20 GPM. PRODUKTANWENDUNGEN Schutz von Werkzeugmaschinen vor Ausfall des Kühlmittelflusses Schutz der Lager vor Schmiermittelverlusten Sicherstellung eines ordnungsgemäßen Luftstroms Kontrolle von Wasser oder kompatiblen Flüssigkeiten Kontrolle des Ölflusses Steuerung von Gasströmen SPEZIFIKATIONEN Einsatz: Kompatible Gase oder Flüssigkeiten. Benetzte Materialien: - Gehäuse und Kolben: Siehe Modelltabelle: Feder: 316SS; O-Ring: Fluorelastomer; Andere: Epoxid. Temperaturgrenzwerte: - -20 bis 300°F (-29 bis 149°C), -20 bis 225°F (-29 bis 107,2°C) mit Polysulfonkolben. Druckgrenze: - 68 bar (1000 psi). Genauigkeit: - ±10% vom Sollwert. Reproduzierbarkeit: - ±1% maximale Abweichung. Schalter Typ: - SPDT. Elektrischer Nennwert: - .17 A @ 120 VAC: .08 A @ 240 VAC: .13 A @ 120VDC: 06A@ 240VDC. Elektrische Anschlüsse: 18 AWG, 61 cm (24"); 18 AWG, 61 cm (24"), polymere Anschlussdrähte, optionaler 1/2"-NPT-Außengewindeanschluss. Prozessanschluss: 1/2" NPT-Innengewindeanschlüsse. Montageausrichtung: - Beliebig. Sollwerteinstellung: - Flüssigkeiten: 0,5 bis 20 GPM (1,9 bis 75,7 LPM); Gase: 1.0 bis 75 SCFM (28 bis 2124 LPM) bei 5 psig. Erforderliche Filterung: - 50 Mikrometer oder besser. Gewicht: - 2 Ib, 11 oz (1,22 kg). Konformität: CE. Merkmale Extern einstellbarer Durchfluss-Sollwert Bietet eine Reihe von Durchflusseinstellungen bei Drücken bis zu 1000 psig, mit geringem Druckabfall und präziser Wiederholbarkeit
