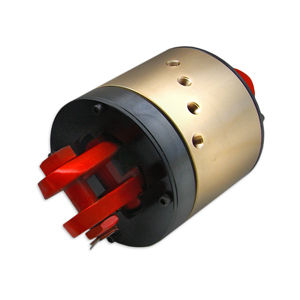

Drehdurchführung für Gas XF-06224

4-Wegefür ErdölanwendungenMessing

Beschreibung
4-Leitungs-Drehdurchführung, ausgelegt zur direkten Montage über einem kundenspezifizierten tragenden Swivel für Anwendungen in der Öl- & Gasindustrie. Ermöglicht die Durchführung von vier Luftleitungen durch das Swivel und unterstützt bis zu 360° Dauerrotation ohne Verdrillen der Leitungen.

Projektspezifikationen

• Branche: Oil & Gas
• Medientyp(en): Gas
• Umgebung: Außen
• Material: Messing
• Max. Drucke: 100 PSI (7 BAR)
• Max. Drehzahl: 6 RPM
• Anzahl der Durchgänge: 4
• Durchgangsgröße: 0.250 in (6.4 mm)
• Durchgangsbohrung: 3.300 in (83.8 mm)
• Durchmesser: 5.937 in (150.8 mm)
• Länge: 5.500 in (139.7 mm)

Ähnliche Projekte (Zusammenfassung)

• Branche: Oil & Gas
• Anzahl der Durchgänge: 4 - 5 Durchgänge
• Bereich der Durchgangsgrößen: 0.250 in - 0.374 in (6.35 mm - 9.50 mm)
• Drehzahl (RPM): 0 - 24 RPM
• Druck (PSI): 0 - 199 PSI (0 - 14 BAR)
• Medium: Gas
• Material: Messing
• Durchgangsbohrungsbereich: 3.0 in - 5.9 in (76.2 mm - 149.9 mm)
• Umgebung: Außen
• Optionen: Tragend; Wertsteigernde Komponenten

Branche

• Oil & Gas

Verwandte Links (Themen)

• Maßgeschneiderte Lösungen
• Elektrische Schleifringe
• Fähigkeiten & Dienstleistungen
• Fallstudien
• QHSE

Merkmale / Technische Daten

• Modell / Projekt-ID: XF-06224
• Funktion: 4-Durchgangs-Drehdurchführung zur Übertragung von Luftleitungen durch ein tragendes Swivel mit 360° Dauerrotation
• Medium: Gas
• Material: Messingaufbau
• Maximaldruck: 100 PSI (7 BAR)
• Maximale Drehzahl: 6 RPM (für Dauerrotation ausgelegt)
• Anzahl Durchgänge: 4
• Einzelner Durchgangs-Durchmesser: 0.250 in (6.4 mm)
• Durchgangsbohrung: 3.300 in (83.8 mm)
• Gesamtdurchmesser: 5.937 in (150.8 mm)
• Länge: 5.500 in (139.7 mm)
• Ausgelegt für: Außenanwendung in der Öl- & Gasindustrie; Montage direkt über einem kundenspezifizierten tragenden Swivel
