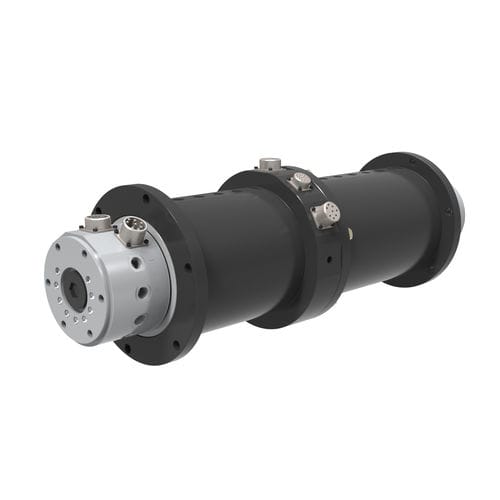

Drehdurchführung für Öl TU-191002121 DurchgängeHochdruckfür Erdölanwendungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Medium
- für Öl
- Anzahl Durchgänge
- 21 Durchgänge
- Anwendung
- Hochdruck, für Erdölanwendungen, hydraulisch
- Material
- Kohlenstoffstahl, Carbon
- Weitere Eigenschaften
- Dichtung
- Rotationsgeschwindigkeit
Max: 35 rpm
(219,91 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Druck
Max: 345 bar
(5.004 psi)Min: 0 bar
(0 psi)- Nenngröße
238,3 mm
(9,382 in)
Beschreibung
Übersicht
Wesentliche Merkmale
Durchgänge, Abmessungen & Durchflussdaten
Anwendung & elektrische Integration
Technische Daten
- 21-Kanal-Drehdurchführung zum Fördern von Hydraulikflüssigkeit zu einer Steuerwickelspule für Coiled-Tubing-Injektorköpfe, ausgelegt für anspruchsvolle Außenanwendungen in der Öl- und Gasindustrie.
- Enthält einen kundenspezifischen 70-adrigen Schleifring mit Ethernet-Funktionalität, ausgeführt als sechs Flanschanschlüsse (3 an der Welle, 3 am Gehäuse) für integrierte Steuerungs- und Datenübertragung.
Wesentliche Merkmale
- Industrie: Öl & Gas
- Medium: Öl
- Einsatzumgebung: Außen
- Material: Kohlenstoff / legierter Stahl
- Maximaldruck: 5.000 PSI [345 BAR]
- Maximale Drehzahl: 35 U/min
Durchgänge, Abmessungen & Durchflussdaten
- Anzahl der Durchgänge: 21
- Durchgangsgrößen: 0.380" [9,7 mm], 1.000" [25,4 mm]
- Durchgangsbohrung: Keine
- Durchmesser: 9.38" [238,3 mm]
- Länge: 30.57" [776,5 mm]
Anwendung & elektrische Integration
- Anwendung: Versorgung einer Steuerwickelspule der Injektorkopfsteuerung mit Hydraulikflüssigkeit; ausgelegt für Außenbereiche in der Öl- und Gasindustrie mit entsprechender Dichtung und Leitungsführung für mehrere Medien.
- Elektrik: Kundenspezifischer 70-adriger Schleifring mit integriertem Ethernet; elektrische Anschlüsse als sechs Flanschanschlüsse (3 an der Welle, 3 am Gehäuse) ausgeführt zur vereinfachten Systemintegration.
Technische Daten
- Modell: TU-1910021
- Industrie: Öl & Gas
- Medium: Öl
- Einsatzumgebung: Außen
- Material: Kohlenstoff / legierter Stahl
- Max. Druck: 5.000 PSI [345 BAR]
- Max. Drehzahl: 35 U/min
- Anzahl der Durchgänge: 21
- Durchgangsgrößen: 0.380" [9,7 mm], 1.000" [25,4 mm]
- Durchgangsbohrung: Keine
- Durchmesser: 9.38" [238,3 mm]
- Länge: 30.57" [776,5 mm]
- Schleifring: 70-adrig mit Ethernet; 6 Flanschanschlüsse (3 an der Welle, 3 am Gehäuse)
