Drehdurchführung für Öl HVH Series

für Luft6-Wegepneumatisch

Beschreibung

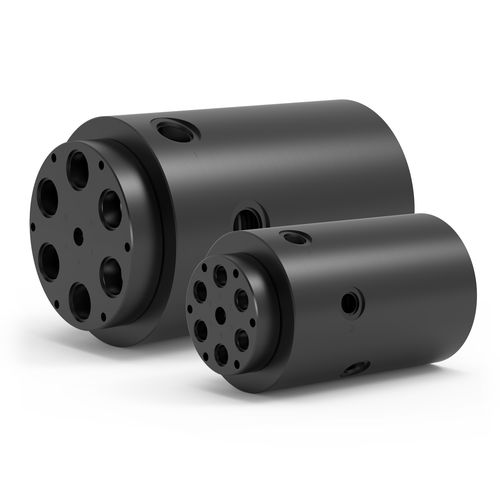

DSTI 6-Kanal Drehgelenke der HVH-Serie bieten sechs unabhängige Durchgangskanäle mit #8 oder #16 SAE-ORB Anschlüssen und einem 0,50" [12,7 mm] Durchgangsbohrung zur Integration elektrischer Schleifringe. Für den Einsatz an schweren Geräten und im Außenbereich ausgelegt, besteht die HVH-Serie aus einer Legierungsstahlwelle, einem Gehäuse aus duktilen Guss und einer schwarzen Oxidbeschichtung für verbesserten Korrosionsschutz. Ideal für raue Umgebungen wie Forstwirtschaft, Bergbau und Bauwesen; geeignet für Vakuum und bidirektionale Drücke bis zu 5.000 PSI [345 BAR].

Druckoptionen (Serienzuordnung)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] : SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] : HPS
Andere : Kundenspezifisch

Maximale Drehzahl (Beispiele)
HVH: 20 RPM
Andere Serien (Beispiele): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Andere: Kundenspezifisch

Anschlussarten (Beispiele)
HVH: SAE-ORB
Weitere in den Serien verfügbare Anschlussarten: ASME-BPE, BSPP, BSPT, NPT, Mitteldruck, Kundenspezifisch

Geeignete Medien*

• Luft / Gas
• Öl / Hydraulik (nur petroleumbasiert)

Hinweise
Entwickelt für schwere Geräte und den Außeneinsatz. Robuste Konstruktion mit Legierungsstahlwelle, Gehäuse aus duktilen Guss und schwarzer Oxidbeschichtung für verbesserten Korrosionsschutz.

Konfigurationen (Beispiele)
Teilenr.: HVH-304061 [HVHM-304061] — Anschluss: #8 SAE-ORB — Durchgangsgröße: 0,440" [11,176 mm] — Durchmesser: 5,690" [144,526 mm] — Länge: 8,600" [218,44 mm] — Durchgangsbohrung: 0,500" [12,7 mm] — Min. Drehmoment*: 22 ft-lbs [29,83 Nm]
Teilenr.: HVH-306061 [HVHM-306061] — Anschluss: #16 SAE-ORB — Durchgangsgröße: 0,880" [22,352 mm] — Durchmesser: 7,940" [201,676 mm] — Länge: 13,390" [340,107 mm] — Durchgangsbohrung: 0,500" [12,7 mm] — Min. Drehmoment*: 54 ft-lbs [73,21 Nm]

Downloads (verfügbar)
HVH Series Katalog (PDF)
HVH Series Installation & Montage (PDF)

Technische Daten

• Marke: DSTI
• Handelsbezeichnung: HVH Series
• Typ: 6-Kanal Fluid-Drehgelenke / -verbindungen
• Max. Druck (HVH): 5.000 PSI [345 BAR]
• Max. Drehzahl (HVH): 20 RPM
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Anschlusstyp (HVH): SAE-ORB (#8 und #16 verfügbar)
• Durchgangsbohrung (alle HVH-Modelle): 0.50" [12,7 mm]
• Gehäuse: duktiler Guss, schwarze Oxidbeschichtung
• Welle: Legierungsstahl, schwarze Oxidbeschichtung
• Geeignete Medien: Luft/Gas; Öl/Hydraulik (nur petroleumbasiert)
• Typische Anwendungen / Branchen: schwere Geräte, Forstwirtschaft, Bergbau, Bauwesen
• Beispielteil HVH-304061 — Durchgangsgröße: 0,440" [11,176 mm]; Min. Drehmoment 22 ft-lbs [29,83 Nm]
• Beispielteil HVH-306061 — Durchgangsgröße: 0,880" [22,352 mm]; Min. Drehmoment 54 ft-lbs [73,21 Nm]
• Optionen: kundenspezifische Änderungen und Integration elektrischer Schleifringe (Modelle akzeptieren Standard-Schleifringe über die 0.50" Durchgangsbohrung)
• Wichtig: Öl/Hydraulikmedien müssen petroleumbasiert sein
