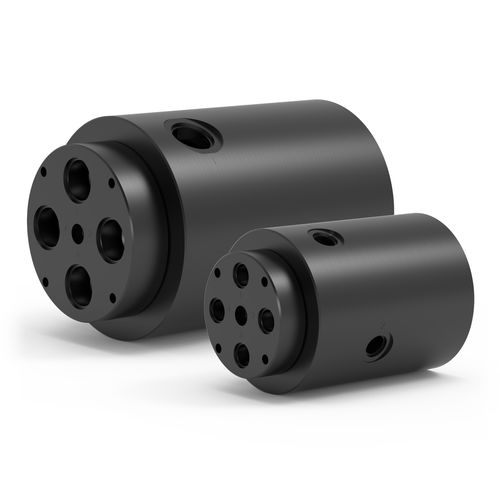

Drehdurchführung für Luft HVH Series

für ÖlVakuumfür Gas

Beschreibung
Die DSTI HVH Series 4‑Durchgang Drehdurchführungen bieten unabhängige Hochdurchsatzkanäle mit #8 oder #16 SAE‑ORB Anschlüssen. Entwickelt für schwere Maschinen und den Außeneinsatz, unterstützen die HVH Modelle Vakuum und bidirektionale Drücke bis zu 5.000 PSI [345 BAR] und verfügen über eine Durchgangsbohrung von 0,500" [12,7 mm] zur Integration eines elektrischen Schleifrings für kombinierte Fluid‑ und Signalübertragung. Robuste Ausführung: Legierungsstahlwelle, duktile Eisen‑Gehäuse und Black‑Oxide Beschichtung für verbesserten Korrosionsschutz.

Hauptmerkmale

• Unabhängige 4 Hochdurchsatz‑Passagen (4‑Durchgang)
• Maximaldruck: 5.000 PSI [345 BAR] (bidirektional)
• Maximale Drehzahl: 20 RPM (Standard HVH)
• Anschlüsse: #8 SAE‑ORB oder #16 SAE‑ORB
• Durchgangsbohrung: 0.500" [12.7 mm] zur Schleifring‑Integration
• Geeignete Medien: Luft/Gas und Öl/Hydraulik (Öl/Hydraulik muss mineralölbasiert sein)
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Schwerlast‑Konstruktion: Legierungsstahlwelle, Gehäuse aus duktilem Eisen, Black‑Oxide Beschichtung
• Für raue Außenanwendungen ausgelegt (Forstwirtschaft, Bergbau, Bau, schwere Geräte)

Konfigurationen (Beispielteildaten)
Teile‑Nr. | Anschluss | Durchgangsgröße | Durchmesser | Länge | Durchgangsbohrung | Mindestdrehmoment
HVH-304041 | #8 SAE‑ORB | 0.440" [11.176 mm] | 5.190" [131.826 mm] | 7.490" [190.246 mm] | 0.500" [12.7 mm] | 14 ft-lbs [18.98 Nm]
HVH-306041 | #16 SAE‑ORB | 0.880" [22.352 mm] | 6.940" [176.276 mm] | 10.110" [256.795 mm] | 0.500" [12.7 mm] | 28 ft-lbs [37.96 Nm]

Serie / Optionsübersicht
Druckoptionen (Serienbeispiele): 200 PSI [15 BAR], 600 PSI [40 BAR], 5.000 PSI [345 BAR], 7.500 PSI [515 BAR], 20.000 PSI [1.375 BAR], Andere (kundenspezifisch).
Geschwindigkeitsoptionen (Beispiele): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Andere (kundenspezifisch).
Unterstützte Anschlussarten: ASME‑BPE, BSPP, BSPT, NPT, SAE‑ORB, Medium Pressure, Andere (kundenspezifisch).
Geeignete Medien in der Serie: Luft/Gas, Chemikalien, Kühlmittel, DI/Leitungswasser, Lebensmittelkonform, Öl/Hydraulik, Dampf, Wasser/Glykol, Andere (kundenspezifisch).

Technische Daten

• Bezeichnung: HVH Series
• Max. Betriebsdruck: 5.000 PSI [345 BAR]
• Max. Drehzahl (HVH Standard): 20 RPM
• Max. Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]
• Durchgangsbohrung (Standard): 0.500" [12.7 mm] (zur Integration eines Schleifrings)
• Verfügbare Durchgangsgrößen (Beispiele): 0.440" [11.176 mm], 0.880" [22.352 mm]
• Anschlussarten (HVH Beispiele): #8 SAE‑ORB, #16 SAE‑ORB
• Gehäusematerial & Beschichtung: Sphäroguss/Duktileisen (Black Oxide)
• Wellenmaterial & Beschichtung: Legierungsstahl (Black Oxide)
• Geeignete Medien: Luft/Gas, Öl/Hydraulik (bedarf mineralölbasiertem Öl)
• Typische Teile: HVH-304041, HVH-306041 (siehe Konfigurationszeilen für Abmessungen und Mindestdrehmoment)
• Hinweise: Die Lebensdauer hängt von Drehzahl und Einsatzzyklus ab; Anwendungen oberhalb der angegebenen Temperaturgrenzen oder mit Wasser >212° F erfordern alternative Dichtungsmaterialien; das angegebene Drehmoment ist ein Minimum bei Null‑Druck und kann bei anderen Medien oder Trockenlauf steigen.
