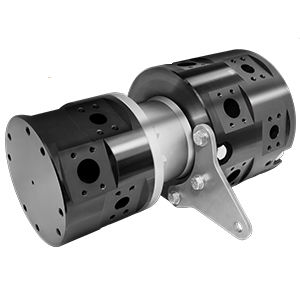

2-Wege-Drehdurchführung SH-0790002

Hochseefür Schwerlastanwendungenfür Hebemaschine

Übersicht
Maßgeschneiderte Drehdurchführung mit 2 Durchgängen, entwickelt für einen next‑generation Containerbrückenkran zum Be- und Entladen von Containerschiffen. Konstruiert zur Einhaltung von Größen‑ und Gewichtsbegrenzungen der Kranintegration; Bauteile aus DFAR-konformen Materialien und Baugruppe ABS-zertifiziert.

Wesentliche Details

• Branche: See‑/Maritime / Schwergeräte
• Anwendung: Containerbrückenkran für Umschlag auf Schiffen
• Medienart(en): Andere
• Umgebung: Außen
• Material: Kohlenstoff‑ / Legierungsstahl
• Max. Druck(e): 200 PSI [14 BAR], 4.000 PSI [276 BAR]
• Max. Drehzahl: 1 RPM

Durchgänge & Geometrie

• Anzahl der Durchgänge: 2
• Durchgangsgrößen: 1.500" [38.1 mm], 2.000" [50.8 mm]
• Through Bore: Keine
• Durchmesser: 14.880" [378 mm]
• Länge: 26.720" [678.7 mm]

Verwandte Projektparameter

• Referenzbereich Drehzahl (RPM) in verwandten Projekten: 0 - 24 RPM
• Referenzbereich Druck in verwandten Projekten: 200 - 6.499 PSI [14 - 448 BAR]
• Referenzierte Materialfamilie: Kohlenstoff‑ / Legierungsstahl
• Referenzierte Umgebung: Außen

Technische Spezifikationen

• Ausgelegt für Anwendung an Containerbrückenkranen in Seehäfen
• Zwei unabhängige Fluiddurchgänge mit den Maßen 1.500" (38.1 mm) und 2.000" (50.8 mm)
• Maximale Betriebsdrücke: bis zu 4.000 PSI (276 BAR) in einem Bereich und 200 PSI (14 BAR) im anderen Bereich wie angegeben
• Ausgelegt auf niedrige Drehzahl mit Betriebsoptimierung für 1 RPM
• Kein Through‑Bore
• Gesamtaußendurchmesser ca. 14.880" (378 mm) und axiale Länge ca. 26.720" (678.7 mm)
• Werkstoffe: Kohlenstoff‑ und Legierungsstahl; alle verwendeten Materialien DFAR‑konform
• Zertifizierungen: ABS‑Zertifizierung
• Maßgeschneiderte Konstruktion optimiert für die Größen‑ und Gewichtsbegrenzungen der Kraninstallation
