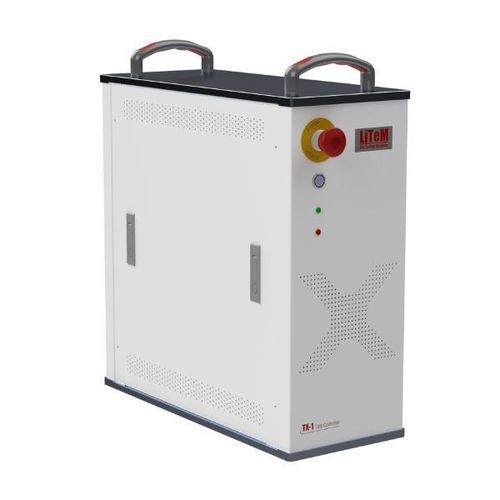

Digital-Controller / für Prüfstände TX

Übersicht
Die Steuerungsreihe TX wird in Italien entwickelt und montiert und bietet moderne Technologie für präzise und zuverlässige mechanische Strukturprüfungen. Die Steuerung ist als TX-1 (einachsig) und TX-2 (zweiachsig) erhältlich. Sie unterstützt statische und zyklische Prüfungen in Kraft-, Weg- oder Inkrementalgeber-Steuerung. Weitere 4 analoge Nur-Lese-Kanäle, synchronisiert mit der/dem aktiven Achse(n), erweitern die Messmöglichkeiten. Die TX-Steuerungen lassen sich mit Litem Pneumatikprüfmaschinen koppeln und sind für Retrofit vorhandener Anlagen geeignet.

Hauptmerkmale

• Versionen: TX-1 (einachsig) und TX-2 (zweiachsig)
• Steuerung von statischen und zyklischen Prüfungen
• Steuermodi: Kraft, Weg, Inkrementalgeber
• 4 zusätzliche analoge Nur-Lese-Kanäle, synchron mit den aktiven Achsen
• Konzipiert für Integration mit pneumatischen Maschinen und Retrofit vorhandener Systeme

Anwendungsbereiche

• STATISCHE STRECKGRENZ- UND BRUCHPRÜFUNGEN an Verbundwerkstoffen, Zahnimplantaten usw.
• STEIFIGKEITSPRÜFUNGEN an Einzelkomponenten und Baugruppen aus Metall, Kunststoff, Verbundwerkstoffen, 3D-gedruckten oder biologischen Materialien
• DYNAMISCHE PRÜFUNGEN mit Sinuswelle, gepulster Rechteckspannung mit einstellbarem Tastverhältnis, Dreieck bei konstanter Geschwindigkeit (z. B. Charakterisierung von Fahrwerksfedern/Dämpfern)
• DAUERFESTIGKEITSPRÜFUNGEN MIT KONSTANTER AMPLITUDEN zur Lebensdauercharakterisierung unter zyklischen Lasten und Bestimmung von Wöhler-Kurven
• BLOCKFATIGETESTS MIT KONSTANTER AMPLITUDE zur Bestimmung der Palmgren–Miner-Beziehung und des effektiven Schädigungswerts
• FATIGETESTS MIT VARIABLER AMPLITUDE durch Wiedergabe/Simulation realer Arbeitszyklen im Labor
• WIEDERGABE VON LASTVERLAUFEN vom Anwender definierte Lasthistorien in der Konstruktionsphase, Simulation seismischer Prüfungen

Dokumentation
Broschüren und Datenblätter im PDF-Format zum TX-Controller (technische und informative Unterlagen) sind verfügbar.

Technische Merkmale / Spezifikationen

• Entwicklung und Montage: Italien
• Typen: TX-1 (einachsig), TX-2 (zweiachsig)
• Steuerung: Kraft, Weg, Inkrementalgeber
• Zusätzliche analoge Kanäle: 4 Nur-Lese-Kanäle, synchron mit den aktiven Achsen
• Anwendungen: statische Prüfungen, dynamische Prüfungen, Dauertests, Wiedergabe von Lastverläufen
• Kompatibilität: koppbar mit Litem Pneumatikmaschinen und nutzbar für Retrofit bestehender Systeme
