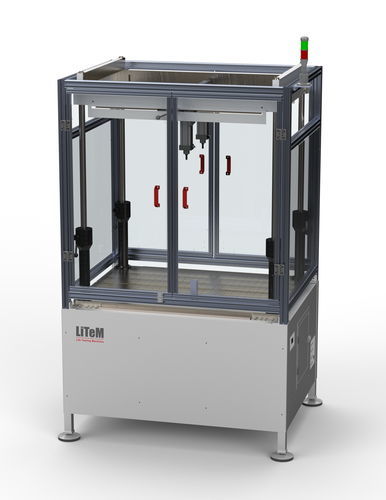

Prüfstand / statische Belastung BYC 400

Dauercomputergesteuertmotorisiert

Übersicht
Der BYC-400 Rahmen gehört zur MF-P (Modularer pneumatischer Rahmen) Familie modularer pneumatischer Systeme und wurde entwickelt und gefertigt, um statische, Ermüdungs- und Steifigkeitsprüfungen an Werkstoffen und fertig bearbeiteten Bauteilen durchzuführen. Der BYC-400 Prüfstand ist für Prüfanforderungen in den Bereichen Fahrrad, E‑Bike und Motorrad ausgelegt und erfüllt die Normen ISO 4210 und EN 15194. Eine komplette Reihe von Spannbacken und Vorrichtungen ist für diese Prüfungen verfügbar.

Konstruktion und Hauptmerkmale

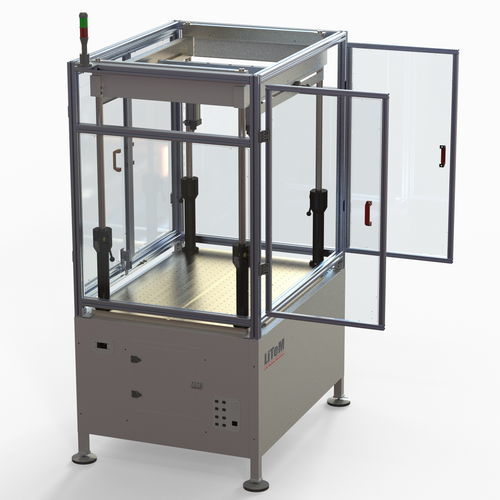

Die konstruktiven Details machen den BYC-400 zu einem flexiblen und zuverlässigen System für verschiedene Prüfansprüche. Der Arbeitstisch verfügt über Bohrungen mit konstantem Raster zum Spannen komplexer Bauteile. Die obere Traverse nimmt zwei vertikale Aktuatoren auf und ermöglicht deren X‑Y-Positionierung über den Arbeitsbereich. Teleskopische, elektrisch betriebene Säulen gewährleisten die Z‑Positionierung und die für präzise Prüfungen erforderliche Steifigkeit. Aktuatoren können auch horizontal montiert werden, um maximale Flexibilität für komplexe Versuchsaufbauten zu bieten. Der Prüfbereich ist mit Polycarbonat-Schutzscheiben versehen, die gute Sicht während der Prüfungen ermöglichen. Das Verriegelungssystem der Öffnungen sichert den Bediener. Das System ist kompatibel mit den pneumatischen Aktuatoren-Kits K-PN, den zugehörigen Befestigungswinkeln und den Real Time RTC 9000 Controllern.

Funktionalitäten & Vorteile

• Ölfreier Betrieb
• Hohe Flexibilität
• Einfache Bedienung

Anwendungen

• Statische, Ermüdungs- und Steifigkeitsprüfungen an Vorderradgabeln
• Statische, Ermüdungs- und Steifigkeitsprüfungen an Rahmen
• Statische, Ermüdungs- und Steifigkeitsprüfungen an Sattelstützen
• Statische, Ermüdungs- und Steifigkeitsprüfungen an Bremssystemen (Bremshebel)
• Statische, Ermüdungs- und Steifigkeitsprüfungen an Pedalgruppen und Kurbeln

Eigenschaften / Technische Daten

• Modellfamilie: MF-P (Modularer pneumatischer Rahmen)
• Modell: BYC-400
• Normen: ausgelegt zur Erfüllung der Anforderungen von ISO 4210 und EN 15194 für Fahrrad- und E‑Bike-Prüfungen
• Anordnung der Aktuatoren: zwei vertikale Aktuatoren auf der oberen Traverse mit X‑Y-Positionierung; Aktuatoren können horizontal montiert werden
• Säulen: teleskopische, elektrisch betriebene Säulen zur Z‑Positionierung
• Spannsystem: Bohrungen mit konstantem Raster auf dem Arbeitstisch für vielseitiges Spannen
• Sicherheit: Schutzscheiben aus Polycarbonat mit Verriegelungssystem für Öffnungen
• Kompatibilität: K-PN pneumatische Aktuatoren-Kits und Real Time RTC 9000 Controller
• Verfügbare Zubehörteile: komplette Reihe von Spannvorrichtungen für Prüfungen im Fahrrad- und Motorradbereich
