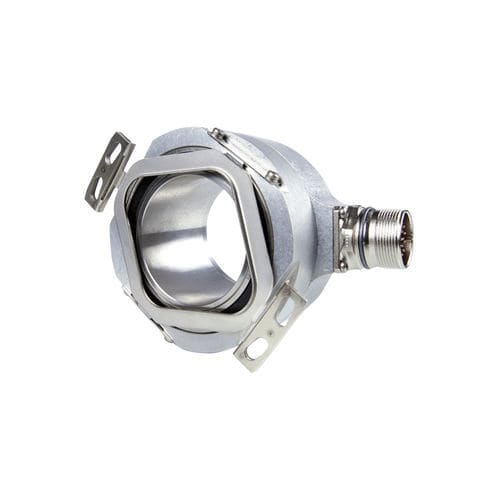

Absoluter Drehgeber ECN 100

Hohlwelle9 V DC12 VDC

Absoluter Drehgeber mit Eigenlagerung Sehr hohe Axialtoleranz bis ±1,5 mm Sehr hohe Positioniergenauigkeit bis ±20" 33 554 432 Positionen/U Schnittstelle: EnDat Direkte Wellenankopplung Die Hohlwelle ermöglicht eine direkte Kopplung der Drehgeber- und Kundenwelle. Eine zusätzliche Rotorkupplung ist nicht erforderlich. Durch die hohe Steifigkeit werden höhere Bandbreiten in der Regelung erreicht. Gleichzeitig werden Ungenauigkeiten und Montage-Aufwand deutlich reduziert. Flexible Geräte-Ankopplung Die Statorkupplung gleicht das Spiel zwischen Motor und Drehgeber aus und kompensiert so effektiv Ungenauigkeiten. Auch Verkippung und sogar Axialspiel bis zu ±1,5 mm werden zuverlässig ausgeglichen. Zudem ermöglicht die Statorkupplung eine sehr einfache Montage an der Planfläche. Präzise Positionierung Gelagerte Drehgeber mit Statorkupplung garantieren eine gleichbleibend hohe Genauigkeit. Dank der optimal aufeinander abgestimmten Komponenten werden Systemgenauigkeiten von bis zu ±20 Winkelsekunden erzielt. Bewährter Standard Die Drehgeber dieser Baureihe bieten hohe Zuverlässigkeit und ausgereifte Technik in besonders robustem Design. Seit Jahrzehnten bewähren sich die Drehgeber erfolgreich in Aufzügen, Druck- und Werkzeugmaschinen – weltweit und in großen Stückzahlen.
