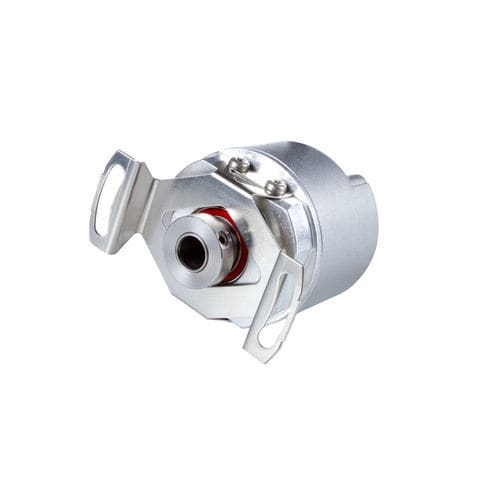

Absoluter Drehgeber ECN 1000

23-BitMultiturnHohlwelle

Absoluter Drehgeber mit Eigenlagerung Hohe Axialtoleranz bis ±0,5 mm Einseitig offene Hohlwelle Ø 6 mm Positioniergenauigkeit bis ±60" 8 388 608 Positionen/U Multiturn-Funktion bis 4096 Umdrehungen Max. Arbeitstemperatur 100 °C Schnittstellen: EnDat und DRIVE-CLiQ Direkte Wellenankopplung Die Hohlwelle ermöglicht eine direkte Kopplung der Drehgeber- und Kundenwelle. Eine zusätzliche Rotorkupplung ist nicht erforderlich. Durch die hohe Steifigkeit werden höhere Bandbreiten in der Regelung erreicht. Gleichzeitig werden Ungenauigkeiten und Montage-Aufwand deutlich reduziert. Präzise Positionierung Gelagerte Drehgeber mit Statorkupplung garantieren eine gleichbleibend hohe Genauigkeit. Dank der optimal aufeinander abgestimmten Komponenten werden Systemgenauigkeiten bis zu ±60 Winkelsekunden erzielt. Flexible Ankopplung Die Statorkupplung gleicht das Spiel zwischen Motor und Drehgeber aus und kompensiert so effektiv Ungenauigkeiten. Auch Verkippung und sogar Axialspiel bis zu ±0,5 mm werden zuverlässig ausgeglichen. Zudem ermöglicht die Statorkupplung eine sehr einfache Montage an der Planfläche. Kompakte Bauform Die Drehgeber dieser Baureihe bieten mit einem Außendurchmesser von nur 35 mm hohe Zuverlässigkeit und robustes Design auf kleinstem Raum. Dank der geringen Abmessungen eignen sich diese Drehgeber optimal für sehr beengte Einbauverhältnisse.
