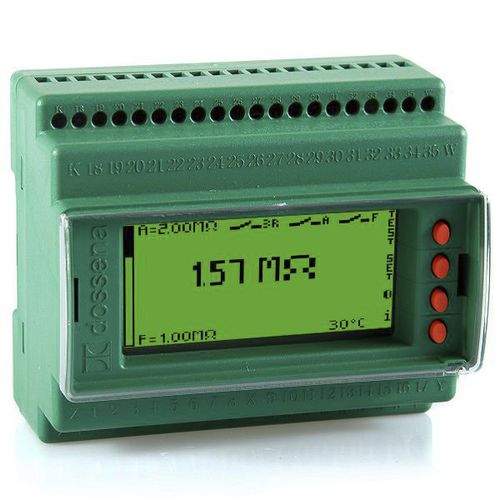

Isolationsüberwachungsgerät für AC-Netz SRI3/I2

DCAC/DCfür Dreiphasensystem

SRI3/I2 - 2 Schwellen - 6 Din-Module Mit dem Isolationswächter SRI3/I2 können Sie den Zustand von Netzen mit isoliertem Sternpunkt gegen Erde (IT-Netze) kontinuierlich überwachen. Die Geräte sind in der Lage, Isolationsfehler aufgrund der resistiven Komponente zu erkennen, selbst bei Vorhandensein von parasitären Dauerspannungen. Die Geräte bieten zwei unterschiedliche Signalisierungsebenen (Störung und Alarm). Die Messung des Isolationswiderstands erfolgt durch Anlegen einer Wechselspannung mit einer Amplitude von weniger als 24 Vp-p (gemäß IEC61557-8) bei einer selbstadaptiven variablen Frequenz. - Steuerung mit Signalinjektion mit variabler Frequenz - zu regelndes Netz: AC/DC ≤500 Vdc/Vac – DC ≤700Vdc - 2 Störschwellen + Alarm - Ran-Regelung: 5 KΩ ÷ 2 MΩ - Visualisierung auf dem Display - Netzspannungsanzeige mit Über-/Unterschreitungseinstellung - 3 unabhängige Kontakte NO-C-NC - Passwortschutz einrichten RS485 ModBus Standard Option für seriellen RTU-Ausgang (nur Code 9SRI3/I2RS485). Der Isolationswächter SRI3/I2 kann mit der speziellen SRI3/EXT2-Erweiterung installiert werden, mit der Sie AC/DC ≤1000 Vdc/Vac - DC ≤1500 Vdc-Stromleitungen überwachen können
