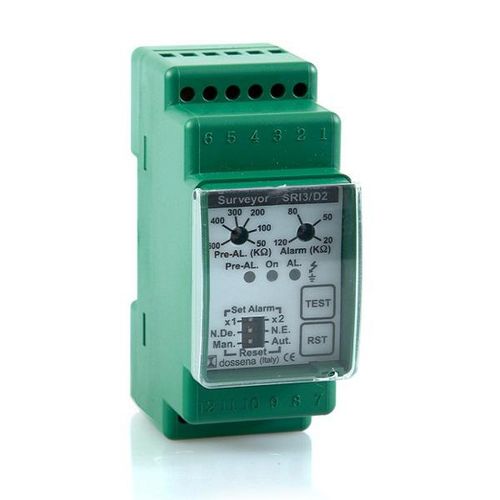

Isolationsüberwachungsgerät für AC-Netz SRI3/D2

DCAC/DCfür Dreiphasensystem

SRI3/D2 - 2 Schwellen - 2 Din-Module SRI3/D2 ist ein Gerät zur ständigen Isolationsprüfung von einphasigen oder dreiphasigen Netzen mit von Erde isoliertem Neutralleiter oder ohne Neutralleiter. Bei Isolationsverlust kann das Gerät zwei unterschiedliche Signalisierungsstufen (Störung und Alarm) ausgeben. Die SRI3/D2-Technologie macht die Messung unempfindlich gegenüber im System vorhandenen Gleichspannungskomponenten. Die Messung des Isolationswiderstands erfolgt durch Anlegen einer Wechselspannung mit einer Amplitude von weniger als 24 Vp-p (gemäß IEC61557-8) bei einer selbstadaptiven variablen Frequenz. - Steuerung mit Signalinjektion mit variabler Frequenz - zu steuerndes Netz: AC/DC ≤400 Vdc/Vac – DC ≤420Vdc - 2 Störschwellen + Alarm - Ran-Regelung: 20 KΩ ÷ 500 KΩ - LED-Anzeige - 2 unabhängige Kontakte NO-C-NC
